Kia Sportage Revue Technique Automobile: Arbre de transmission avant: Composants et emplacement des composants

Emplacement des composants (1)

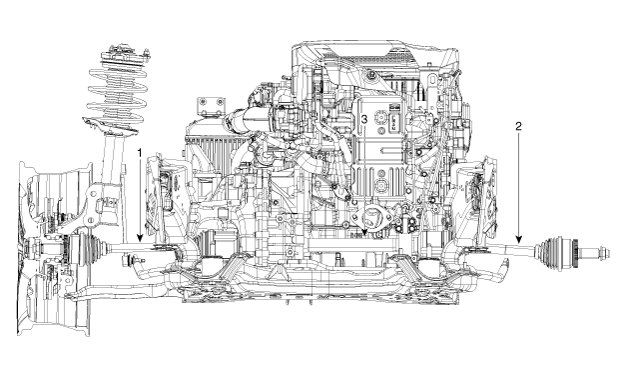

[TYPE INÉGAL]

1. Arbre de transmission (G)
2. Arbre de transmission (D)

3. Support du palier de l’arbre intérieur

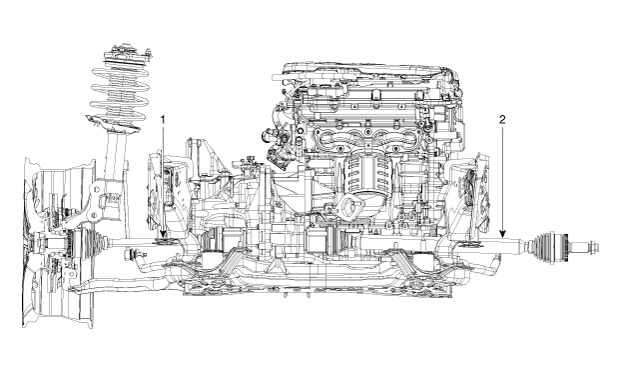

[Type EQUAL]

1. Arbre de transmission (G)

2. Arbre de transmission (D)

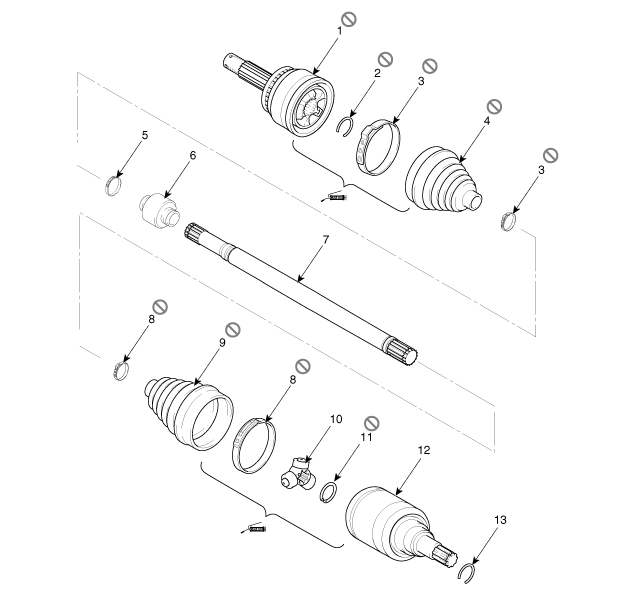

Emplacement des composants (2)

(Gauche)

1. Ensemble du joint birfield
2. Clip
3: Bande du pare-poussière du JB
4. Soufflet BJ

5. Bande de l’amortisseur dynamique
6. Amortisseur dynamique
7. Arbre
8. Bande du pare-poussière du TJ

9. Pare-poussière TJ
10. Croisillon
11. Circlip

12. Pare-poussière du TJ
13. Circlip

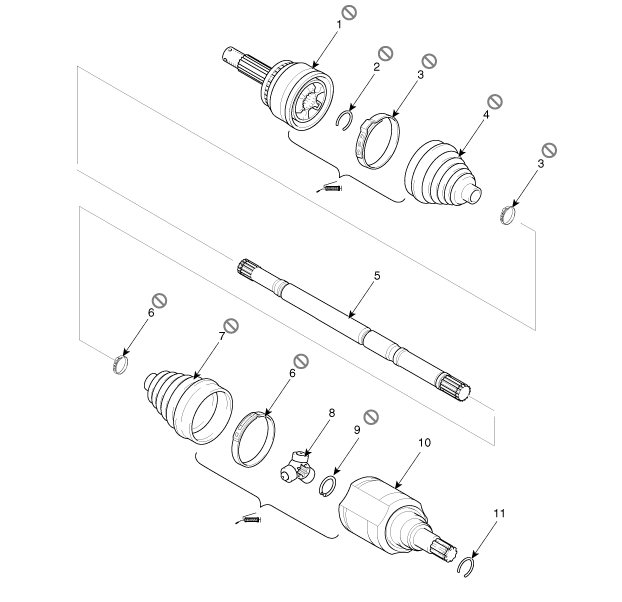

Emplacement du composant (3)

(Droit)

1. Ensemble du joint birfield
2. Clip
3: Bande du pare-poussière du JB
4. Soufflet BJ

5. Arbre
6. Bande du pare-poussière du TJ
7. Pare-poussière du TJ
8. Croisillon

9. Circlip
10. Pare-poussière du TJ
11. Circlip

...
