Kia Sportage Revue Technique Automobile: Volant de direction chauffé: Diagrammes schématiques
Kia Sportage Revue Technique Automobile / Système de direction / Volant de direction / Volant de direction chauffé: Diagrammes schématiques

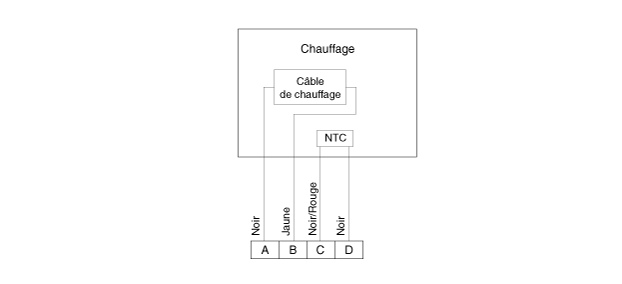

| Système Diagramme du circuit |
FONCTION DE LA BORNE
|
Logement |
Broche |
Fonction |
COULEUR CÂBLE |
|
Plaquette |
A |
MASSE |
NOIR |
|
B |
CHAUFFAGE |
Jaune |
|
|
C |
NTC- |
Noir/Rouge |
|
|
D |
NTC- |
NOIR |
