Kia Sportage Revue Technique Automobile: Volant de direction chauffé: Description et fonctionnement
Kia Sportage Revue Technique Automobile / Système de direction / Volant de direction / Volant de direction chauffé: Description et fonctionnement
| Description |
Le système de volant de direction chauffé améliore le confort thermique du conducteur
en chauffant le volant de direction lors de la sélection manuelle.

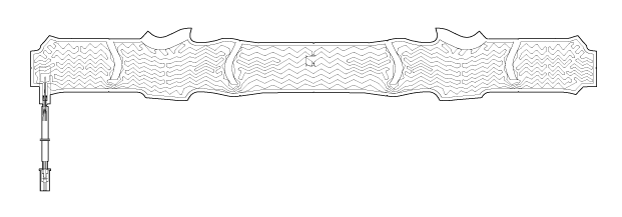

Plaquette chauffée
Spécifications
|
Élément |
Spécification |
|
Tension |
13,5 V ± 0,1V, 80 W ± 10% |
|
Résistance de la plaquette chauffée |
1,60 - 2,00 Ω |
|
Résistance NTC |
10,0 kΩ ± 10% (22°C ± 1°C) |
Procédures de réparation
DÉPOSE
1.
Débranchez le câble de batterie négatif de la batterie, puis attendez
au moins 30 secondes.
2.
Tournez le volant de f ...
Volant de direction chauffé: Diagrammes schématiques
Système Diagramme du circuit
FONCTION DE LA BORNE
Logement
Broche
Fonction
COULEUR CÂBLE
Plaquette
...
