Kia Sportage Revue Technique Automobile: Ventilateur de refroidissement: Diagrammes schématiques

Kia Sportage Revue Technique Automobile / Système mécanique du moteur / Système de refroidissement / Ventilateur de refroidissement: Diagrammes schématiques

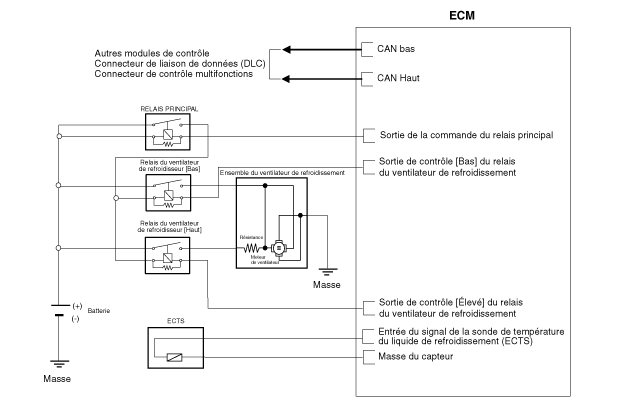

Schéma du circuit
