Kia Sportage Revue Technique Automobile: Unité du système passager de stationnement Smart: Diagrammes schématiques

Kia Sportage Revue Technique Automobile / Système électrique de carrosserie / Système d'aide au stationnement Smart (SPAS) / Unité du système passager de stationnement Smart: Diagrammes schématiques

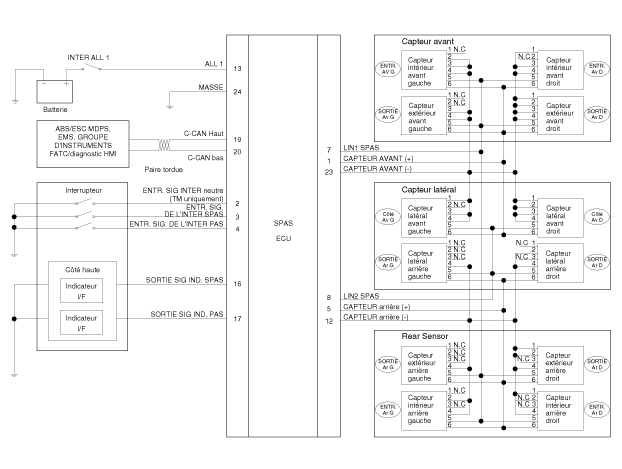

Schéma du circuit
