Kia Sportage Revue Technique Automobile: Unité de réglage auto du niveau des phares: Recherche de pannes

Kia Sportage Revue Technique Automobile / Système électrique de carrosserie / Système de mise niveau automatique phares avant / Unité de réglage auto du niveau des phares: Recherche de pannes

Vérification avec KDS/GDS

Initialisation et diagnostic au moyen de l'équipement KDS/GDS.

Ce qui suit résume la procédure A/S.

N°	Procédure
1	Garez le véhicule sur un sol plan.
2	Contrôle des pneus
3	ALL1 ON
4	Feux de croisement ON
5	Connexion avec l'outil de diagnostic
6	Instruction initiale au moyen de l'outil de diagnostic
7	Effacez le code DTC
8	ALL1 OFF → ON
9	Reconnexion avec l'outil de diagnostic
10	Contrôle de la valeur de sortie HLLD à 15% et du code DTC
11	Actionnement de HLLD au moyen de l'instruction de l'outil de diagnostic
12	Réglage initial mécanique des phares

1)	Videz le véhicule de toute charge et placez-le sur une surface plane.

2)	Vérifiez la valeur de sortie HLLD (15%) après le réglage initial.

3)	Après le réglage initial électrique avec un outil de diagnostic, réalisez le réglage mécanique.

1.	Sélectionnez le modèle de véhicule et "système de nivellement de phare avant auto (AHLS)"

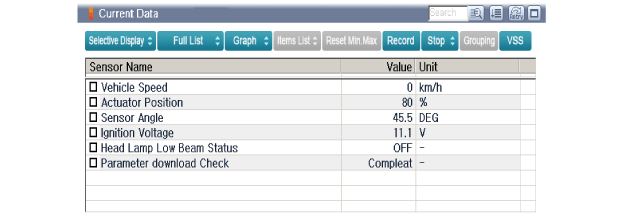

2.	Vérifiez la valeur de sortie du capteur et les données de chaque élément sur l'écran d'information de système.

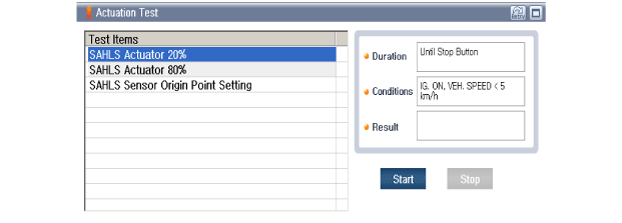

3.	Pour effectuer le test fonctionnel sur AHLS, choisissez "Test d'actionnement".

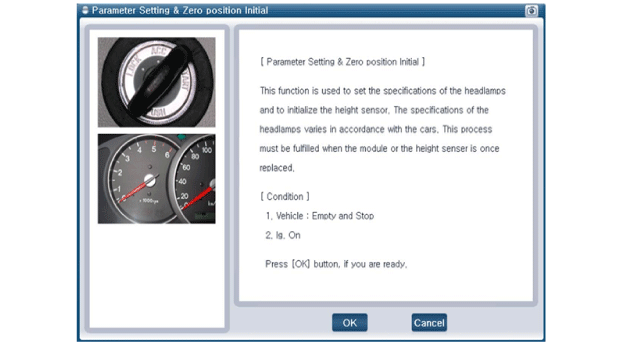

4.	Sélectionnez "Réglage de paramètres et position zéro initiale".

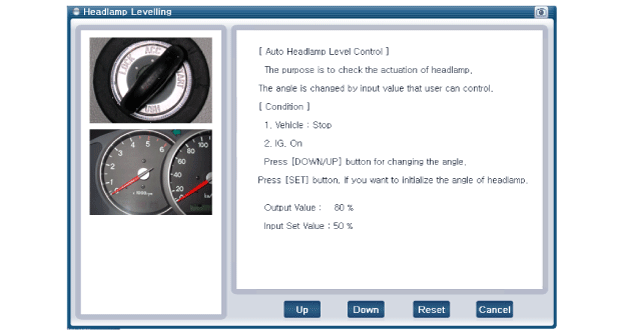

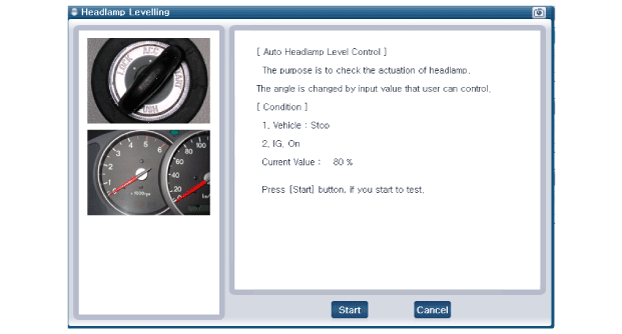

5.	Confirmez que AHLS fonctionne dans le menu "Correction de la portée d'éclairement".

6.	Pour contrôler le DTC du système de correction de la portée d'éclairement, sélectionnez "Codes d'erreur de diagnostic".
