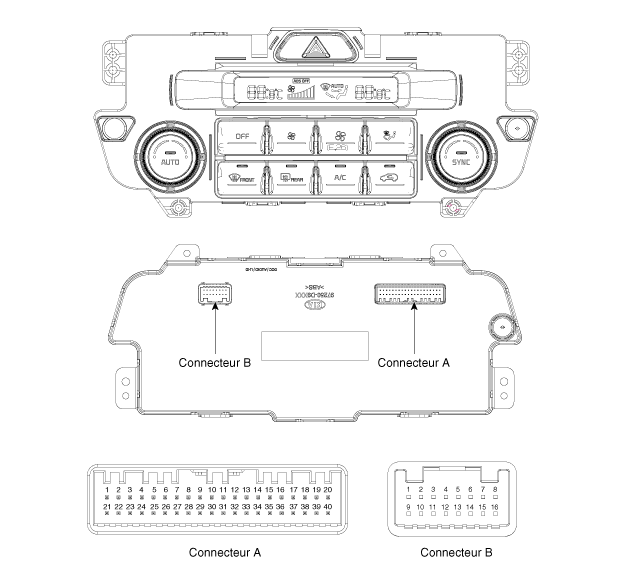

Composants (1)

[Type audio]

FONCTION DES BROCHES DES CONNECTEURS

CONNECTEUR	N° de BROCHE	Fonction	CONNECTEUR	N° de BROCHE	Fonction
A	1	Batterie (+)	A	29	CAPTEUR DE TEMPÉRATURE AMBIANTE
	2	ÉCL+ (arrière)		30	Diagnostic de l'ionisateur de groupe d'instrument
	3	ALL2		31	SIGNAL PROPRE
	4	Actionneur de commande de mode (Event).		32	Signal de feux de détresse
	5	Actionneur de commande de mode (Def)		33	SIGNAL PTC ON (DIESEL UNIQUEMENT)
	6	Actionneur de commande de température côté conducteur (FROID)		34	RELAIS PTC 2 (DIESEL UNIQUEMENT)
	7	Actionneur de commande de température côté conducteur (CHAUD)		35	RELAIS PTC 3 (DIESEL UNIQUEMENT)
	8	Actionneur d'admission (Air frais)		36	Clignotement de l'indicateur des feux de détresse
	9	Actionneur d'admission (Recyclage)		37	Masse ECV (-)
	10	Actionneur de commande de mode F/B		38	ECV (+)
	11	Actionneur de commande de température côté conducteur F/B		39	Signal PAB OFF
	12	ACTIONNEUR D'ADMISSION F/B		40	masse
	13	Sortie détente (+)	B	1	CAPTEUR REF (+5 V)
	14	C_CAN - HAUT		2	Actionneur de commande de température côté passager F/B
	15	C_CAN - BAS		3	Actionneur de commande de température côté passager (FROID)
	16	Moteur de soufflerie (+)		4	Actionneur de commande de température côté passager (CHAUD)
	17	Mosfet (vidange F/B)		5	Actionneur de désembuage auto F/B
	18	Mosfet (coulisse)		6	Actionneur de désembuage automatique (OUVERT)
	19	Signal PAB ON		7	Actionneur de désembuage automatique (FERMÉ)
	20	ECL- (RHEO)		8	SBR
	21	ALL1		9	Température de désembuage
	22	Alimentation ISG		10	SCK désembuage
	23	Interrupteur de désembuage arrière		11	Données de désembuage
	24	HTD		12	Arrière gauche SBR
	25	Photocapteur (-) gauche		13	Arrière centre SBR
	26	Photocapteur (-) droit		14	Arrière droit SBR
	27	PAB ALL1		15	Masse du capteur
	28	À CAPTEUR de la température de l′évaporateur		16	masse

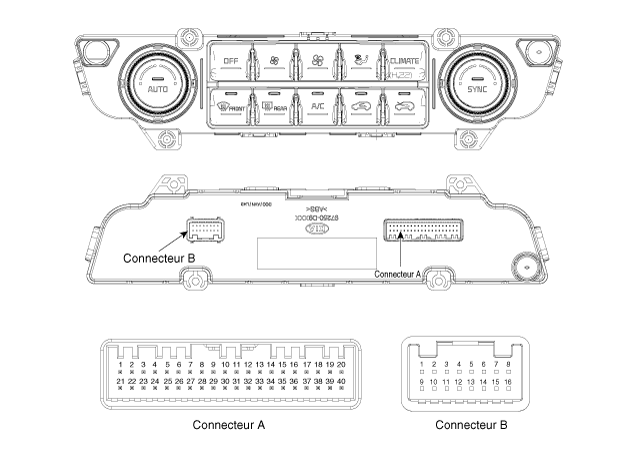

COMPOSANTS (2)

[Type AVN]

FONCTION DES BROCHES DES CONNECTEURS

CONNECTEUR	N° de BROCHE	Fonction	CONNECTEUR	N° de BROCHE	Fonction
A	1	Batterie (+)	A	29	CAPTEUR DE TEMPÉRATURE AMBIANTE
	2	ÉCL+ (arrière)		30	Diagnostic de l'ionisateur de groupe d'instrument
	3	ALL2		31	SIGNAL PROPRE
	4	Actionneur de commande de mode (Event).		32	-
	5	Actionneur de commande de mode (Def)		33	SIGNAL PTC ON (DIESEL UNIQUEMENT)
	6	Actionneur de commande de température côté conducteur (FROID)		34	RELAIS PTC 2 (DIESEL UNIQUEMENT)
	7	Actionneur de commande de température côté conducteur (CHAUD)		35	RELAIS PTC 3 (DIESEL UNIQUEMENT)
	8	Actionneur d'admission (Air frais)		36	-
	9	Actionneur d'admission (Recyclage)		37	Masse ECV (-)
	10	Actionneur de commande de mode F/B		38	ECV (+)
	11	Actionneur de commande de température côté conducteur F/B		39	-
	12	ACTIONNEUR D'ADMISSION F/B		40	masse
	13	Sortie détente (+)	B	1	CAPTEUR REF (+5 V)
	14	C_CAN - HAUT		2	Actionneur de commande de température côté passager F/B
	15	C_CAN - BAS		3	Actionneur de commande de température côté passager (FROID)
	16	Moteur de soufflerie (+)		4	Actionneur de commande de température côté passager (CHAUD)
	17	Mosfet (vidange F/B)		5	Actionneur de désembuage auto F/B
	18	Mosfet (coulisse)		6	Actionneur de désembuage automatique (OUVERT)
	19	-		7	Actionneur de désembuage automatique (FERMÉ)
	20	ECL- (RHEO)		8	-
	21	ALL1		9	Température de désembuage
	22	Alimentation ISG		10	SCK désembuage
	23	Interrupteur de désembuage arrière		11	Données de désembuage
	24	HTD		12	-
	25	Photocapteur (-) gauche		13	-
	26	Photocapteur (-) droit		14	-
	27	-		15	Masse du capteur
	28	À CAPTEUR de la température de l′évaporateur		16	masse
