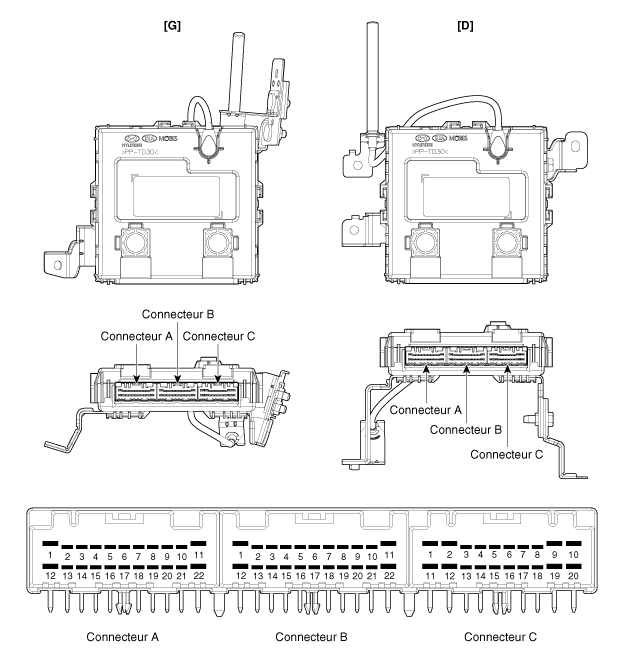

COMPOSANTS

INFORMATIONS SUR LE CONNECTEUR DE LA BROCHE

N°	CONNECTEUR A	CONNECTEUR B	CONNECTEUR C
1	Batterie (+)	Sortie Relais ALL2	Alimentation de l'antenne d'immobilisateur_sortie
2	Batterie (+)	Sortie Relais ALL1	Signal de vitesse de roue_entrée
3	Sortie de la MASSE de l'antenne intérieure 1	-	SSB switch1 signal_input
4	MASSE antenne de pare-chocs_sortie	-	-
5	Sortie de la MASSE de l'antenne intérieure 2	Communication ESCL	Interrupteur de déverrouillage ESCL_entrée
6	MASSE antenne de porte passager_sortie	Communication EMS	Entrée du signal 'P'
7	-	B-CAN (haut)	Entrée interrupteur freins
8	Sortie de la MASSE antenne porte du conducteur	B-CAN (bas)	IGN2 signal_input
9	-	C-CAN [Bas]	IGN1 signal_input
10	Sortie Éclairage SSB (-)	C-CAN [Haut]	Sortie relais du démarreur
11	Sortie de l'avertisseur sonore externe	-	MASSE antenne de l'immobilisateur_sortie
12	Alimentation ESCL_sortie	Sortie Relais ACC	Signal RPM_entrée
13	-	-	SSB switch2 signal_input
14	Sortie de l'alimentation de l'antenne intérieure 1	MASSE	Driver's door switch signal_input
15	Alimentation de l'antenne de pare-chocs_sortie	-	Entrée signal interrupteur porte passager
16	Sortie de l'alimentation de l'antenne intérieure 2	DEL SSB (ACC)_sortie	Start signal feedback_input
17	Alimentation antenne de porte passager_sortie	DEL SSB (ALL)_sortie	Stop lamp fuse signal_input
18	-	-	ACC signal_input
19	Sortie de l'alimentation antenne porte du conducteur	-	-
20	-	Sortie Éclairage SSB (-)	MASSE, alimentation
21	Sortie activation ESCL	-
22	Sortie MASSE ESCL	Module de charge sans fil_sortie
