Kia Sportage Revue Technique Automobile: Unité de charge électrique sans fil: Procédures de réparation

Kia Sportage Revue Technique Automobile / Système électrique de carrosserie / Système de charge électrique sans fil / Unité de charge électrique sans fil: Procédures de réparation

DÉPOSE

•
La manipulation des pièces du système de charge sans fil avec des mains humides peut entraîner un choc électrique.
•
Portez des gants pour protéger vos mains.

•
Si on fait levier à l'aide d'un tournevis à bout plat ou d'un outil de garniture à levier, enroulez-la avec un ruban de protection et appliquez du ruban autour des pièces concernées pour éviter un dommage.
•
Utilisez un outil de dépose de panneau en plastique pour retirer les pièces de la garniture intérieure pour ne pas endommager la surface.
•
Attention à ne pas plier ou rayer la garniture et les panneaux.
1.
Débranchez la borne négative (-) de la batterie.
2.
Retirez le pommeau de vitesse et les soufflets (A) en les tirant.

3.
Déposez le couvercle supérieur de la console (A) avec l'outil de dépose.

4.
Déposez les connecteurs du couvercle supérieur de la console (A).

5.
Enlevez le plateau avant de console (A) après avoir desserré les vis de fixation.

6.
Déposez les connecteurs du plateau avant de la console (A).

7.
Enlevez le patin de charge sans fil (A).

8.
Débranchez le connecteur de l'unité de charge électrique sans fil (A).

9.
Retirez l'unité de chargement d'alimentation sans fil (B) en appuyant sur les crochets de fixation (A).

Faites attention à ne pas endommager les crochets de fixation.

INSTALLATION
1.
Installez l'unité de chargement d'alimentation électrique.
2.
Branchez le connecteur de l'unité de chargement d'alimentation électrique.
3.
Installez le patin de charge sans fil.
4.
Branchez les connecteurs du plateau avant de console.
5.
Installez le plateau avant de console.
6.
Branchez les connecteurs du couvercle supérieur de console.
7.
Installez le couvercle supérieur de la console.
8.
Installez les soufflets et le bouton de vitesse.
9.
Brancher la borne négative (-) de la batterie.
[Diagnostic avec KDS/GDS]
1.
Le système électrique de la carrosserie peut diagnostiquer plus rapidement les défaillances avec le système de diagnostic du véhicule (KDS/GDS).
KDS/GDS fournit les informations suivantes.
(1)
Autodiagnostic : Contrôle et affiche le code de diagnostic de pannes (DTC)
(2)
Données du capteur : Contrôle l'état des valeurs d'entrée/sortie du système
(3)
Fonctionnement forcé : contrôle l'état de fonctionnement du système
(4)
Fonction supplémentaire : Contrôle les options du système, le réglage au point zéro et d'autres fonctions
2.
Pour diagnostiquer le véhicule à l'aide de l'équipement de diagnostic, sélectionnez "modèle du véhicule" et "système de charge électrique sans fil".
3.

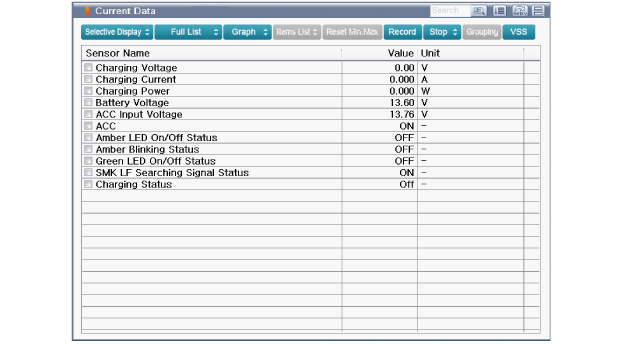

Pour se renseigner sur le statut actuel des valeurs d'entrée/de sortie, sélectionnez le menu "Données du capteur"
Les valeurs d'entrée/sortie des capteurs correspondant au module sélectionné peuvent être contrôlées.

4.

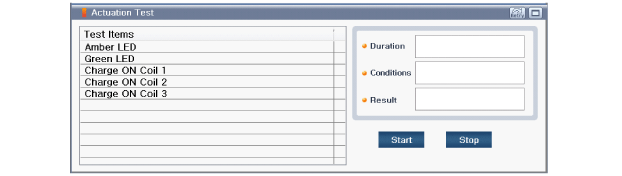

Pour réaliser l'opération forcée de l'entrée du module sélectionné, sélectionnez "Test d'actionnement".

5.

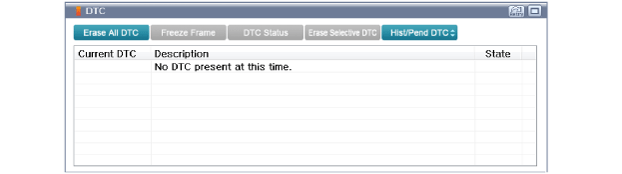

Pour se renseigner sur la cause du problème de chaque module avec un auto-diagnostic, sélectionnez "Code de diagnostic des pannes".

Unité de charge électrique sans fil: Schéma du circuit)
Schéma du circuit ...

Lampe de charge sans fil: Composants et positions
COMPOSANTS ...
