Kia Sportage Revue Technique Automobile: Télécommande audio: Diagrammes schématiques

Kia Sportage Revue Technique Automobile / Système électrique de carrosserie / Audio / Télécommande audio: Diagrammes schématiques

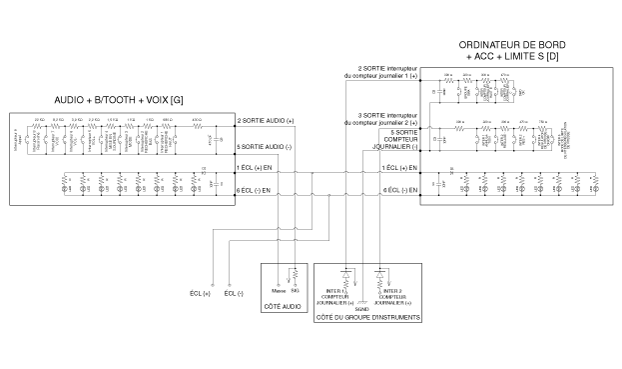

Schéma du circuit

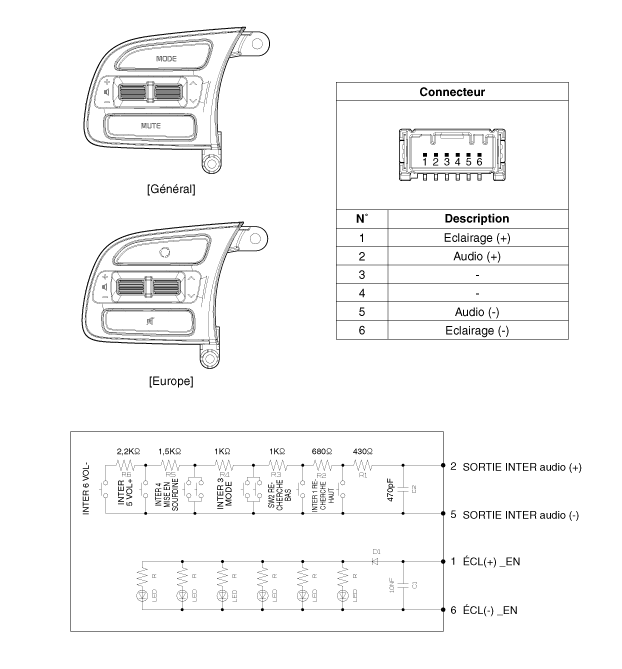

[Audio]

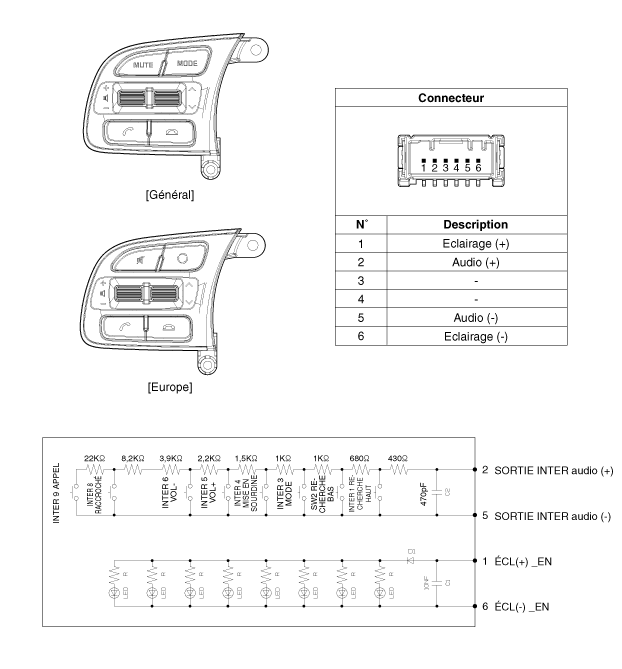

[Audio + Bluetooth]

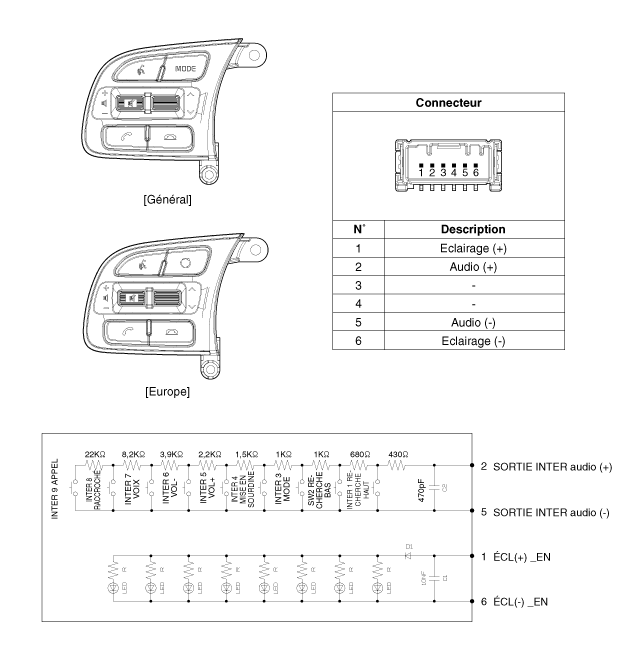

[Audio / Bluetooth / Voix]

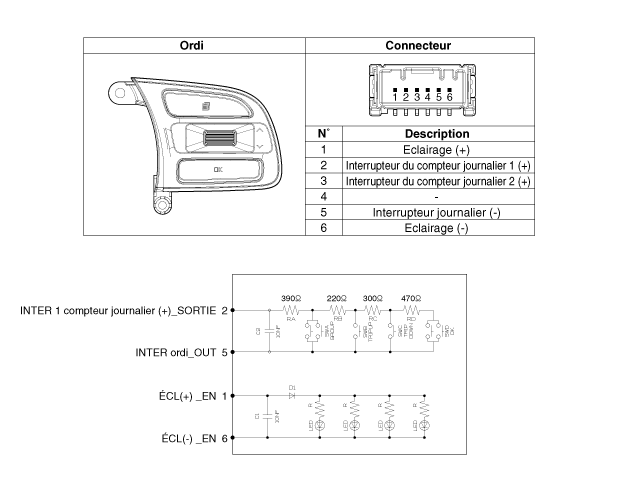

[Ordinateur de bord]

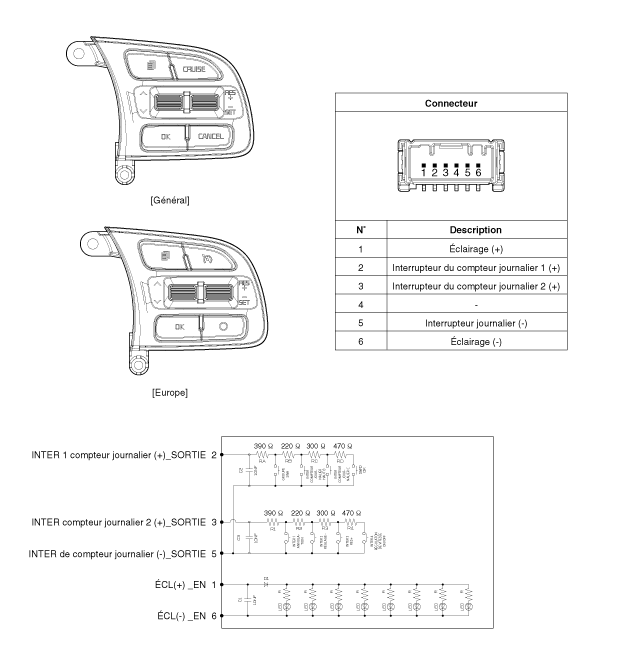

[Ordinateur de bord + ACC]

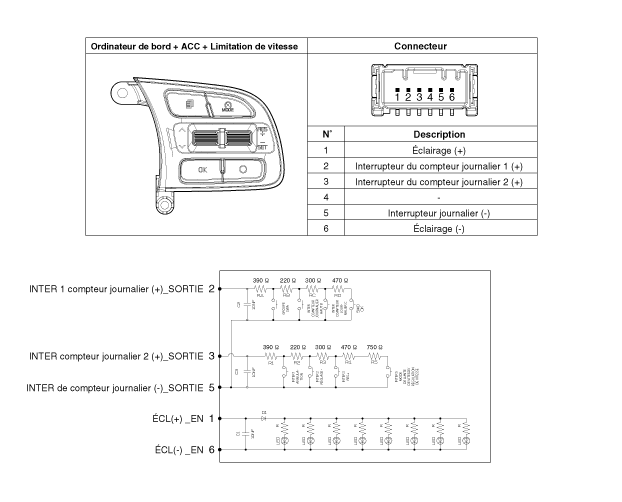

[Ordinateur de bord + ACC + Limitation de vitesse]

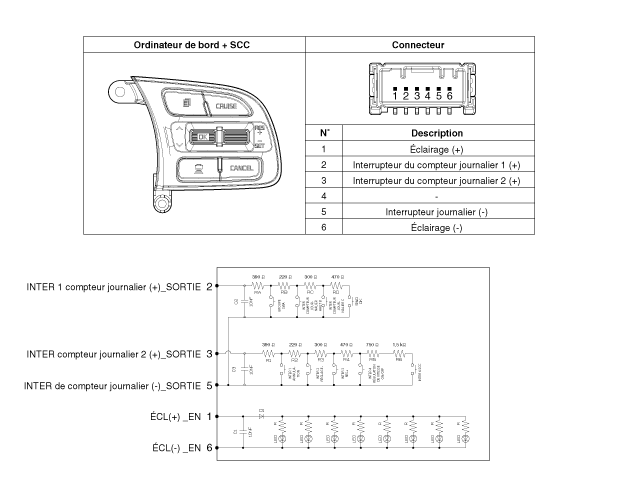

[Ordinateur de bord + SCC]

Télécommande audio: Composants et emplacement des composants
COMPOSANTS 1. Commutateur de commande à distance gauche (Audio + mains libres) 2. Commutateur de télécommande droite (Régulateur de vitesses + ordi ...

Télécommande audio: Procédures de réparation
Contrôle 1. Vérifiez la résistance entre les bornes dans chaque position du commutateur (G). [G : Audio + main libre] ...
