Kia Sportage Revue Technique Automobile: Tapis de plancher: Procédures de réparation

Kia Sportage Revue Technique Automobile / Carrosserie (Intérieur et extérieur) / Garde-boue / Tapis de plancher: Procédures de réparation

REMPLACEMENT

Portez des gants pour protéger vos mains.

•	Utilisez un outil de dépose de panneau en plastique pour retirer les pièces de garniture intérieures sans endommager la surface.

•	Attention à ne pas plier ou rayer la garniture et les panneaux.

1.	Déposez l'ensemble complet avant de la console. (Reportez-vous à Console au plancher - "Console au plancher")

2.	Déposez la pédale de l'accélérateur. (Reportez-vous à Système de commande du moteur - "Capteur de position de l'accélérateur (APS)".)

3.	Enlevez l'ensemble du siège avant. (Reportez-vous à Siège avant- "Siège avant")

4.	Déposez l’ensemble de la banquette arrière. (Reportez-vous à Siège arrière - "Siège arrière")

5.	Enlever la garniture latérale d'auvent. (Reportez-vous à Garniture intérieure - "Garniture latérale d'auvent")

6.	Déposez la garniture inférieure du montant central. (Reportez-vous à Garniture intérieure - "Garniture de montant central")

7.	Enlevez la garniture du côté du coffre à bagages. (Reportez-vous à Garniture intérieure - "Garniture latérale du coffre")

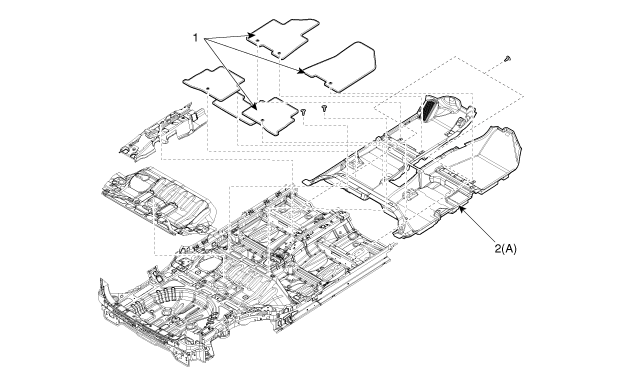

8.	Déposez l'ensemble du tapis de plancher (A).

Pour la pose, suivez la procédure inverse de la dépose.

Remplacez tout clip endommagé.

1. Tapis

2. Tapis de plancher
