Kia Sportage Revue Technique Automobile: Soupape de commande de pression de carburant (FPCV): Diagrammes schématiques

Kia Sportage Revue Technique Automobile / Système de commande du moteur/carburant / Système de commande du moteur / Soupape de commande de pression de carburant (FPCV): Diagrammes schématiques

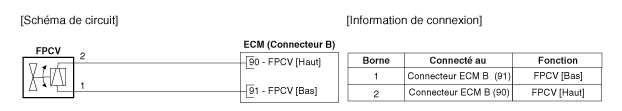

Schéma du circuit

Informations relatives aux bornes

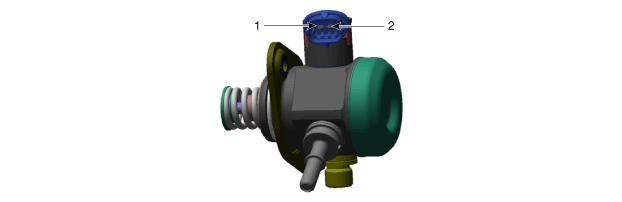

Illustration de la borne

FONCTION DE LA BORNE

N°	Fonction	Branché à
1	Commande de soupape de commande de pression du carburant (FPCV) [Bas]	Connecteur ECM B (91)
2	Commande de soupape de commande de pression du carburant (FPCV) [Haut]	Connecteur ECM B (90)
