TABLEAUX DES SYMPTÔMES DES PANNES

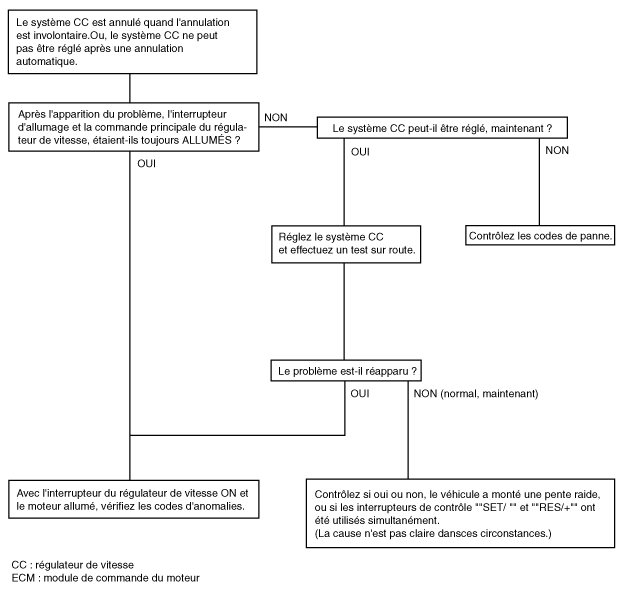

SYMPTÔME DE PANNE 1

Symptôme de panne 2

Symptôme d'anomalie	Cause probable	REMÈDE
La vitesse définie du moteur varie fortement dans les deux sens Un "effet de scie" (accélérations et décélérations alternées et répétées du moteur) se produit après le réglage.	Dysfonctionnement du circuit du capteur de vitesse du véhicule	Réparez le circuit du capteur de vitesse du véhicule, ou remplacez la pièce
	Dysfonctionnement de l'ECM	Vérifiez signal d′entrée et de sortie le ECM

SYMPTÔME 3

Symptôme d'anomalie	Cause probable	REMÈDE
Le système CC n'est pas annulé quand la pédale de frein est enfoncée.	Câblage du contacteur de la pédale de frein endommagé ou déconnecté	Réparez le faisceau ou changer le contacteur de la pédale de frein
	Dysfonctionnement de l′ECM	Vérifiez signal d′entrée et de sortie le ECM

SYMPTÔME 4

Symptôme d'anomalie	Cause probable	REMÈDE
Le système CC n'est pas annulé alors que le levier de vitesse passe au point mort (mais il est annulé quand la pédale de frein est enfoncée).	Câblage du circuit d'entrée de l'interrupteur d'inhibiteur endommagé ou déconnecté	Réparez le faisceau ou réparer et remplacer le contacteur d'inhibition.
	Mauvais réglage de l'interrupteur d'inhibiteur
	Dysfonctionnement de l′ECM	Vérifiez signal d′entrée et de sortie le ECM

SYMPTÔME 5

Symptôme d'anomalie	Cause probable	REMÈDE
Impossible de décélérer (roue libre) à l'aide de l'interrupteur "SET/–"	Circuit d'entrée de l'interrupteur "SET/–" temporairement endommagé ou débranché	Réparez le faisceau ou remplacez l'interrupteur "SET/–"
	Dysfonctionnement de l′ECM	Vérifiez signal d′entrée et de sortie le ECM

SYMPTÔME 6

Symptôme d'anomalie	Cause probable	REMÈDE
Impossible d'accélérer ou de reprendre de la vitesse à l'aide de l'interrupteur "RES/+"	Câblage déconnecté ou endommagé, ou court-circuit ou circuit d'entrée d'interrupteur "RES/+"	Réparez le faisceau ou remplacez l'interrupteur "RES/+"
	Dysfonctionnement de l′ECM	Vérifiez signal d′entrée et de sortie le ECM

SYMPTÔME 7

Symptôme d'anomalie	Cause probable	REMÈDE
Le système de régulation de vitesse peut être réglé en cours de route pour une vitesse du véhicule inférieure à 40 km/h (25 mph), ou bien il n'y a pas de mise en veille automatique à cette vitesse	Dysfonctionnement du circuit du capteur de vitesse du véhicule	Réparez le circuit du capteur de vitesse du véhicule, ou remplacez la pièce
	Dysfonctionnement de l′ECM	Vérifiez signal d′entrée et de sortie le ECM

SYMPTÔME 8

Symptôme d'anomalie	Cause probable	REMÈDE
Le témoin indicateur de l'interrupteur principal de régulation de vitesse ne s'allume pas (mais la régulation de vitesse fonctionne normalement)	Ampoule déconnectée ou endommagé du témoin indicateur de l'interrupteur principal de régulation de vitesse	Réparez le faisceau ou remplacez la pièce.
	Faisceau endommagé ou débranché	Réparez le faisceau ou remplacez la pièce.
