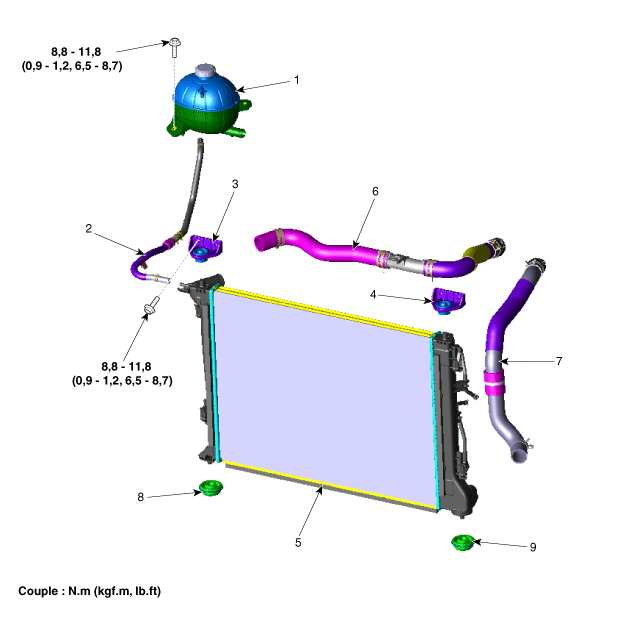

| COMPOSANTS |

|
1. Réservoir de réserve 2. Flexible du réservoir de radiateur 3. Support supérieur du radiateur (D) 4. Support supérieur du radiateur (G) 5. Radiateur |
6. Flexible supérieur du radiateur 7. Flexible inférieur du radiateur 8. Isolant inférieur de montage du radiateur [D] 9. Isolant de fixation inférieure du radiateur [G] |
Réfrigérant: Procédures de réparation
Radiateur: Procédures de réparationNoyau d'évaporateur: Procédures de réparation
REMPLACEMENT
1.
Débranchez la borne négative (-) de la batterie.
2.
Enlevez le noyau de chauffage.
(Voir Chauffe - "Noyau de chauffe")
3.
Déposez le carter inférieur de l'unité ...
