| DÉPOSE |
| 1. |
Débranchez la borne négative (-) de la batterie.
|
| 2. |
Enlever la boîte à gants.
(Reportez-vous à Carrosserie - "Carter de boîte à gants")
|
| 3. |
Déconnectez les connecteurs du module de commande de la caisse (A).
|
| 4. |
Déposez le module de commande de carrosserie (A) après avoir desserré
les écrous de fixation et la vis.
|
| INSTALLATION |
| 1. |
Installez le module de commande de carrosserie (BCM).
|
| 2. |
Connectez les connecteurs du module de commande de la carrosserie.
|
| 3. |
Posez le logement de la boîte à gants.
|
| 4. |
Brancher la borne négative (-) de la batterie.
|
| Diagnostic BCM avec KDS/GDS |
| 1. |
Dans le système électrique de la carrosserie, une défaillance peut être
diagnostiquée plus rapidement avec le système de diagnostic du véhicule
(KDS/GDS).
Le système de diagnostic (KDS/GDS) fournit les informations suivantes.
|
| 2. |

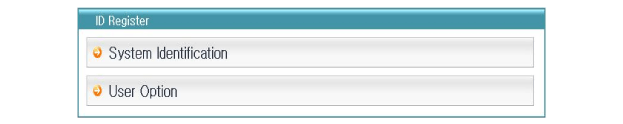

Sélectionnez "Modèle de voiture" et le "Module de commande de carrosserie
(BCM)" à vérifier afin de vérifier le véhicule avec le testeur.
|
| 3. |

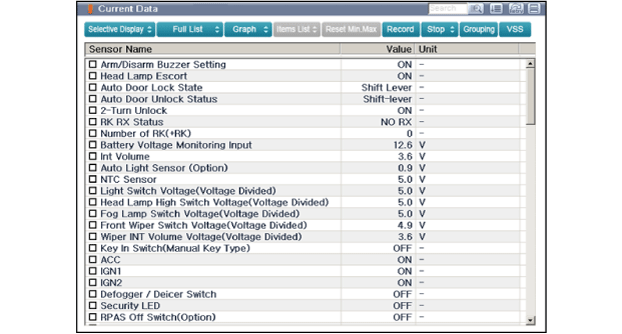

Sélectionnez le menu "Données actuelles" pour rechercher l'état actuel
des données d'entrée/sortie.
|
| 4. |

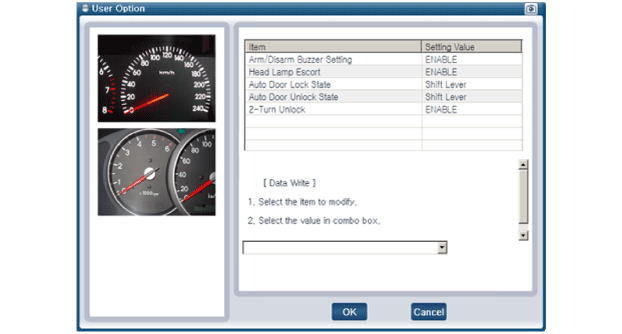

Si vous voulez changer l'option utilisateur, sélectionnez "option utilisateur".
|
