Kia Sportage Revue Technique Automobile / Système électrique de carrosserie / À interrupteur multifonctions / Procédures de réparation

DÉPOSE

1.	Débranchez la borne négative (-) de la batterie.

2.	Enlevez le volant. (Reportez-vous au Système de direction - "Volant de direction")

3.	Retirez les revêtements supérieurs et inférieurs de la colonne de direction après avoir desserré les vis. (Reportez-vous à Carrosserie - "Carter de colonne de direction")

4.	Vérifiez le ressort de l′horloge. (Reportez-vous à Retenue - "Module d’airbag du conducteur (DAB) et contacteur tournant")

5.	Déconnectez le connecteur du commutateur multifonction (A).

6.	Retirez le commutateur multifonction (A) après avoir desserré les vis.

INSTALLATION

1.	Posez les interrupteurs multifonctions.

2.	Installez le ressort en spirale.

3.	Installez les capots supérieur et inférieur de la colonne de direction.

4.	Installez le volant de direction.

5.	Brancher la borne négative (-) de la batterie.

Contrôle

Vérification du commutateur multifonction

Contrôlez la continuité entre les bornes dans chaque position du commutateur comme indiqué ci-dessous.

[Entraînement poignée gauche]

À interrupteur	Position de l'interrupteur	Borne du commutateur	Résistance (Ω, ±3,5%)
INTERR. ESSUIE-GLACE AVANT	BUÉE	1,9	330
	OFF		∞
	Intermittent (AUTO)		800
	Bas		1 800
	élevée		5 700
INTERR. D′ESSUIE-GLACE ARRIÈRE	OFF	9-16	∞
	Bas		910
	élevée		2 910
Volume d’essuie-glace intermittent	Volume 1	7 ~ 9	330
	Volume 2		690
	Volume 3		1,310
	Volume 4		2 610
	Volume 5		7 310
Interrupteur des feux antibrouillard	OFF	9,10	∞
	Feu-brouillard avant		910
	Feu antibrouillard arrière		2 910
Interrupteur des clignotants	OFF	9,12	∞
	GAUCHE		910
	DROITE		2 910
Interrupteur des feux de route et des feux de croisement	OFF	9~13	∞
	Passing		910
	Feux de croisement		2 910
Commutateur d'éclairage	OFF	9 ~ 14	∞
	AUTO / DRL		680
	Feu arrière		1 680
	Feux de croisement		5 580

[Entraînement poignée droite]

À interrupteur	Position de l'interrupteur	Borne du commutateur	Résistance (Ω, ±3,5%)
INTERR. ESSUIE-GLACE AVANT	BUÉE	3-16	330
	OFF		∞
	Intermittent (AUTO)		800
	Bas		1 800
	élevée		5 700
INTERR. D′ESSUIE-GLACE ARRIÈRE	OFF	9-16	∞
	Bas		910
	élevée		2 910
Volume d’essuie-glace intermittent	Volume 1	2,16	330
	Volume 2		690
	Volume 3		1,310
	Volume 4		2 610
	Volume 5		7 310
Interrupteur des feux antibrouillard	OFF	14 ~ 16	∞
	Feu-brouillard avant		910
	Feu antibrouillard arrière		2 910
Interrupteur des clignotants	OFF	13~16	∞
	GAUCHE		910
	DROITE		2 910
Interrupteur des feux de route et des feux de croisement	OFF	12 ~ 16	∞
	Passing		910
	Feux de croisement		2 910
Commutateur d'éclairage	OFF	11 à 16	∞
	AUTO / DRL		680
	Feu arrière		1 680
	Feux de croisement		5 580

Vérification (avec KDS/GDS)

Dans le système électrique de la carrosserie, une défaillance peut être diagnostiquée plus rapidement avec le système de diagnostic du véhicule (KDS/GDS).

Le système de diagnostic (KDS/GDS) fournit les informations suivantes.

(1)	Autodiagnostic : Contrôle de la défaillance et du numéro de code (DTC)

(2)	Données actuelles : Vérification de l'état des données d'entrée/de sortie du système

(3)	Test d'actionnement : Vérification des conditions de fonctionnement du système

(4)	Fonction supplémentaire : Contrôle d'autres fonctions comprenant le réglage en option du système et le réglage au point zéro

2.	Sélectionnez "Modèle de voiture" et le "Module de commande de carrosserie (BCM)" à vérifier afin de vérifier le véhicule avec le testeur.

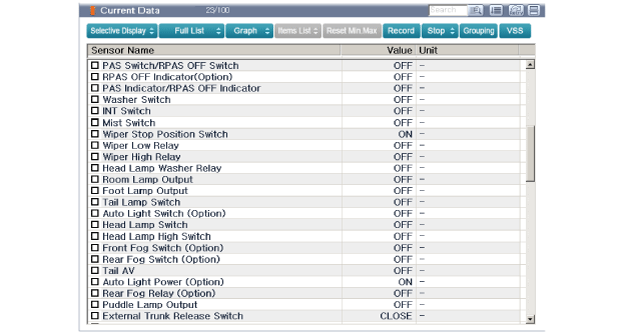

3.	Sélectionnez le menu "Données actuelles" pour rechercher l'état actuel des données d'entrée/sortie.

Composants et emplacement des composants

composant 1. Colonne de direction 2. Interrupteur multifonctions 3. Vis 4. Capteur d’angle de braquage 5. Ressort spiral ...
