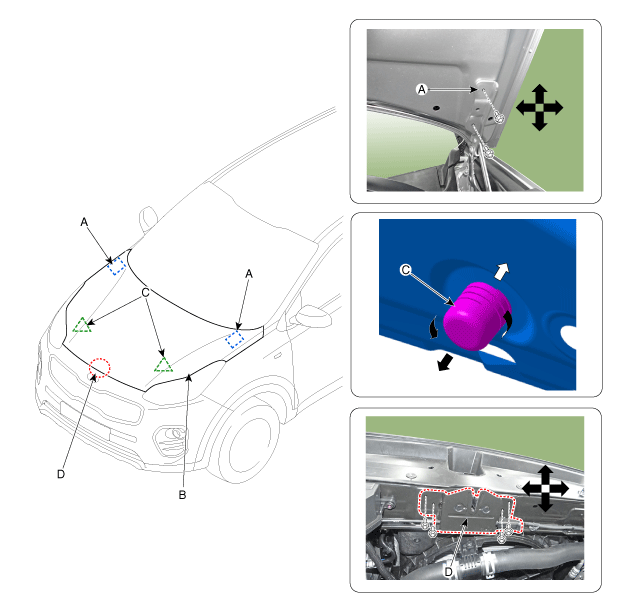

| RÉGLAGE |
| 1. |
Après avoir desserré les boulons de fixation de la charnière (A), réglez
le capot (B) en le déplaçant de haut en bas ou de droite à gauche.
|
| 2. |
Réglez la hauteur du capot en tournant les butées de fermeture du capot
(C).
|
| 3. |
Après avoir desserré les boulons de fixation (D) d’attache de capot,
réglez l’attache en la déplaçant soit en bas, en haut, à droite ou à
gauche.
|
Capot
Ensemble du capot: Composants et emplacement des composantsCollecteur d′échappement: Composants et emplacement des composants
COMPOSANTS
1. Protecteur de chaleur
2. Collecteur d'échappement
3. Joint du collecteur d'échappement
4. Support du collecteur d’échappement
...
Console au plancher: Composants et emplacement des composants
COMPOSANTS
[M/T]
1. Console complète
2. Plateau complet supérieur de la console
3. Couvercle du frein de stationnement
4. Plateau avant de console
5. Couvercle latéral de console
[A/T]
...
