Kia Sportage Revue Technique Automobile: Pare-brise: Procédures de réparation
| • |
Pour enlever le pare-brise avant, utilisez les outils présentés
dans la figure suivante.
[Composition des outils]
① Fil carré
② Serrage de câble de type à insertion
[Ensemble des outils]
|
| • |
Insérez et fixez le fil carré ① dans le trou d'insertion du
serrage de câble ②.
|
|
| 1. |
Appuyez sur le commutateur de toit ouvrant panoramique pour ouvrir complètement
la vitre mobile.
|
| 2. |
Retirez la moulure latérale de toit.
(Reportez-vous à Moulure latérale de carrosserie - "Moulure latérale
de toit")
|
| 3. |

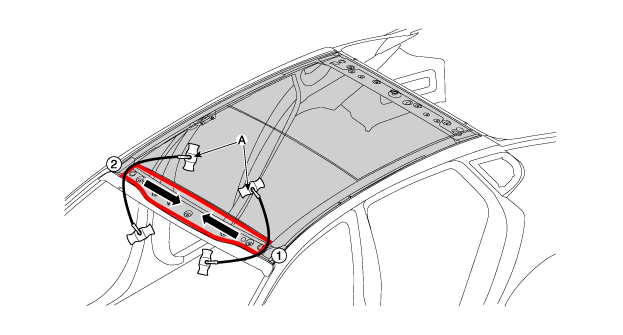

Tirez le fil carré (A) à gauche et à droite, puis appliquez une force
dans la direction de la flèche pour couper le joint résiduel.
|
Les fils plus longs nécessitent plus de puissance, donc diviser
la section ① et ② en deux pour couper le joint résiduel.
|
| •
|
Portez des gants pour protéger vos mains d'éventuelles
blessures.
|
| •
|
Veillez à ne pas vous brûler les mains en raison de
la chaleur générée par le fil en cours d'utilisation.
|
| •
|
Veillez à ne pas vous couper les doigts en travaillant
avec les câbles.
|
|
|
Veillez à ne pas endommager la carrosserie.
|
|
| 4. |
Déposez avec précaution le pare-brise (A) sans l'endommager.
|
| • |
Afin d'installer le pare-brise, utilisez les outils présentés
dans la figure suivante :
[Composition des outils]
① Fil carré
② Serrage de câble de type à insertion
③ Pistolet à joint
|
|
| 1. |
Installez la moulure latérale de toit.
|
| 2. |
Appuyez sur le commutateur de toit ouvrant panoramique pour fermer complètement
la vitre mobile.
|
| 3. |
Utilisez une lame pour couper le joint résiduel (A) autour de panneau
de carrosserie.
|
Lorsque vous coupez le joint résiduel autour du panneau de carrosserie,
veillez à laisser environ 2 mm de joint de la surface adhésive.
|
| •
|
Assurez-vous que la surface de la peinture de carrosserie
n'est pas du tout endommagée.
|
| •
|
Si elle est endommagée, appliquez de la peinture ou
de l'inhibiteur de rouille pour l'entretien.
|
|
|
| 4. |

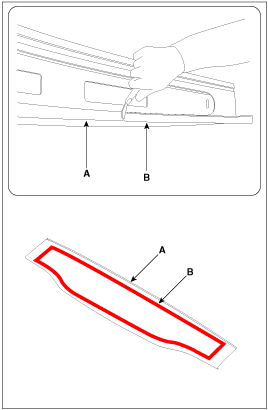

Si le pare-brise (A) est réutilisé, utilisez une lame pour enlever le
joint résiduel (B) autour du panneau de carrosserie.
|
| 5. |
Utilisez de l'alcool ou un pistolet à air pour nettoyer les bords du
panneau de carrosserie et le pare-brise.
|
| 6. |
Utilisez un pistolet à mastic pour appliquer le joint (B) autour du
panneau de carrosserie (A).
|
Lors de l'utilisation d'un pistolet à mastic pour appliquer
le joint, assurez-vous que le joint n'est pas endommagé pour
éviter les fuites d'eau.
|
|
| 7. |
Installez le pare-brise (A) de façon lâche sur le panneau de carrosserie.
|
| 8. |
Vérifiez le pas et l'écart avant d'installer complètement le pare-brise
(A).
|
| 9. |
Appliquez du ruban autour du pare-brise pour empêcher qu'il ne se détache.
|
Si trops de joint a été appliqué, il peut suinter hors de la
carrosserie. Utilisez de l'alcool ou un agent de nettoyage pour
enlever le joint résiduel.
|
| •
|
Installez le pare-brise et placez la voiture sur une
surface plane pendant au moins 4 heures.
|
| •
|
Si vous devez conduire la voiture, assurez-vous de la
conduire LENTEMENT pendant au moins 8 heures après le
montage.
|
| •
|
Prévenez le conducteur pour éviter une conduite agressive
pendant 2-3 jours ou éviter une conduite sur des surfaces
irrégulières.
|
|
|
