Kia Sportage Revue Technique Automobile: Panneau frontal du groupe d'instruments: Procédures de réparation

Kia Sportage Revue Technique Automobile / Carrosserie (Intérieur et extérieur) / Coussin anticollision / Panneau frontal du groupe d'instruments: Procédures de réparation

REMPLACEMENT

Portez des gants pour protéger vos mains.

Utilisez un outil de dépose de panneau en plastique pour retirer les pièces de garniture intérieures sans endommager la surface.
Attention à ne pas plier ou rayer la garniture et les panneaux.
1.
Déposez le panneau inférieur de la console centrale.
(Reportez-vous à Tableau de bord - "Panneau de la console centrale".)
2.

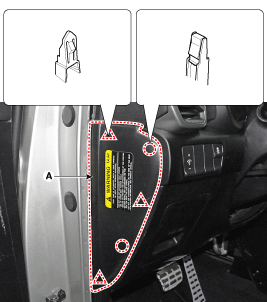

À l'aide d'un outil de dépose, retirez la garniture de protection de porte avant (A).

3.
Retirez la poignée de libération du loquet du capot (A).

4.
Déposez la garniture latérale d'auvent (A) à l'aide d'un dispositif de dépose.

5.
Avec un outil de dépose, enlevez le couvercle latéral du tableau de bord [G] (A).

6.
Desserrez les vis de fixation et retirez le panneau inférieur de rembourrage de sécurité (A).

7.
Déposez le connecteur de l'interrupteur du tableau de bord inférieur (A).

8.
Desserrez les vis de fixation et déposez la garniture du tableau de bord [G] (A).

9.
Débranchez le connecteur de l'interrupteur latéral du tableau de bord (A).

10.
Desserrez les vis de fixation et retirez le panneau du groupe d'instruments (A).

11.
Pour la pose, suivez la procédure inverse de la dépose.

Remplacez tout clip endommagé.
