| REMPLACEMENT |
Portez des gants pour protéger vos mains.
|
|
| 1. |
Desserrez les vis de fixation de la moulure de seuil latérale.
|
| 2. |

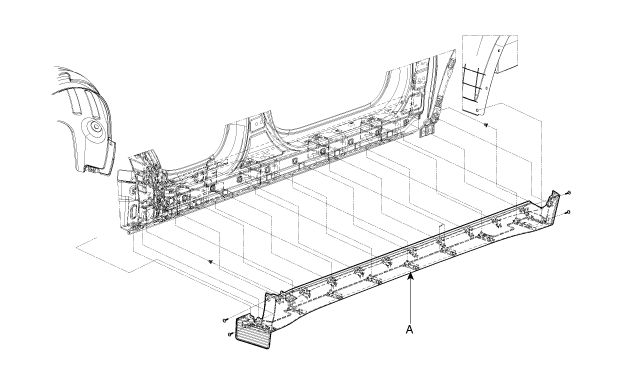

À l'aide d'un dispositif de dépose, retirez la moulure du seuil latéral
(A).
|
| 3. |
Pour la pose, suivez la procédure inverse de la dépose.
|
Garde-boue arrière: Procédures de réparationEnjoliveur des bas de porte: Composants et emplacement des composants
EMPLACEMENT DES COMPOSANTS
1. Ornementation de protection de la porte avant
2. Ornementation de protection de la porte arrière
...
Collecteur d′admission: Composants et emplacement des composants
COMPOSANTS
1. Joint du collecteur d’admission
2. Cage
3. Arbre de l'actionneur de déplacement de charge variable (VCMA)
4. Flexible de ventilation positive du carter (PCV)
5. Collecteur d'admission
6. Support
7. Support du c ...
