Contrôle

MOTEUR DE L′ESSUIE-GLACE ARRIÈRE

1.	Débranchez le connecteur du moteur d'essuie-glace arrière

2.	Branchez le câble positif de la batterie (+) à la borne 2 et le câble négatif de la batterie (-) à la borne 1 respectivement.

Vérifiez le bon fonctionnement du moteur. Si vous constatez que le moteur du lave-glace fonctionne de manière anormale, remplacez-le.

N°	Description
1	masse
2	Moteur d’essuie-glace arrière (+)
3	STATIONNEMENT

Contrôle du fonctionnement de l′arrêt automatique

1.	À l′aide de la manette de commande, faites fonctionner le moteur à basse vitesse.

2.	Arrêtez le moteur n'importe où sauf en position de désactivation en déconnectant le connecteur de moteur.

3.	Connectez le câble positif (+) de la batterie à la borne 3 et le câble négatif (-) à la borne 1.

4.	Vérifiez que le moteur s'arrête en position OFF.

Vérification (avec KDS/GDS)

Dans le système électrique de la carrosserie, une défaillance peut être diagnostiquée plus rapidement avec le système de diagnostic du véhicule (KDS/GDS).

Le système de diagnostic (KDS/GDS) fournit les informations suivantes.

(1)	Autodiagnostic : Contrôle de la défaillance et du numéro de code (DTC)

(2)	Données actuelles : Vérification de l'état des données d'entrée/de sortie du système

(3)	Test d'actionnement : Vérification des conditions de fonctionnement du système

(4)	Fonction supplémentaire : Contrôle d'autres fonctions comprenant le réglage en option du système et le réglage au point zéro

2.	Sélectionnez "Modèle de voiture" et le "Module de commande de carrosserie (BCM)" à vérifier afin de vérifier le véhicule avec le testeur.

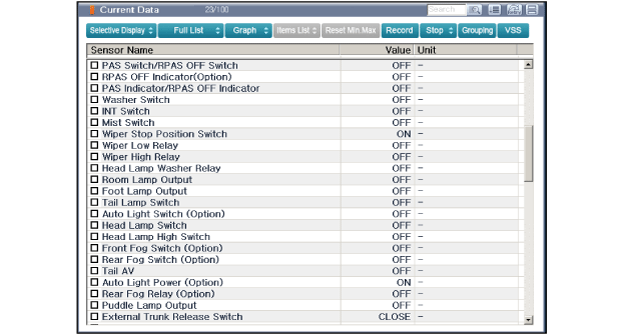

3.	Sélectionnez le menu "Données actuelles" pour rechercher l'état actuel des données d'entrée/sortie.

DÉPOSE

1.	Retirez le chapeau de l'essuie-glace arrière (A).

2.	Déposez le balai et le bras d'essuie-glace arrière (A) après avoir desserré l'écrou de fixation.

3.	Enlevez l'anneau d’essuie-glace arrière (A).

4.	Déposez la garniture du hayon après l'avoir ouvert. (Reportez-vous à Carrosserie - "Garniture du hayon")

5.	Débranchez le connecteur (A) du moteur de l'essuie-glace arrière.

6.	Déposez le moteur d'essuie-glace arrière (A) après avoir desserré les boulons de fixation.

INSTALLATION

Installez l'ensemble moteur de l'essuie-glace arrière.

Couple de serrage de l′écrou:

6,9 ~ 10,8 Nm (0,7 ~ 1,1 kgf.m ; 5,1 ~ 8,0 lb-ft)

2.	Posez la garniture du hayon.

Posez le bras d’essuie-glace arrière et le chapeau d'essuie-glace arrière.

Couple de serrage (écrou) :

8,8 ~ 10,8 N·m (0,9 ~ 1,1 kgf·m, 6,5 ~ 8,0 lb·ft)

4.	Réglez le balai de l’essuie-glace arrière sur la conduite de chauffage du dégivreur la plus basse et sur la vitre du hayon.

Composants et emplacement des composants

EMPLACEMENT DES COMPOSANTS 1. Bras de l’essuie-glace arrière et lame 2. Écrou du bras d'essuie-glace arrière 3. Anneau d’essuie-glace arrière ...
