Kia Sportage Revue Technique Automobile: Module de coffre électrique: Composants et emplacement des composants
Kia Sportage Revue Technique Automobile / Système électrique de carrosserie / Système de hayon électrique / Module de coffre électrique: Composants et emplacement des composants
| COMPOSANTS |

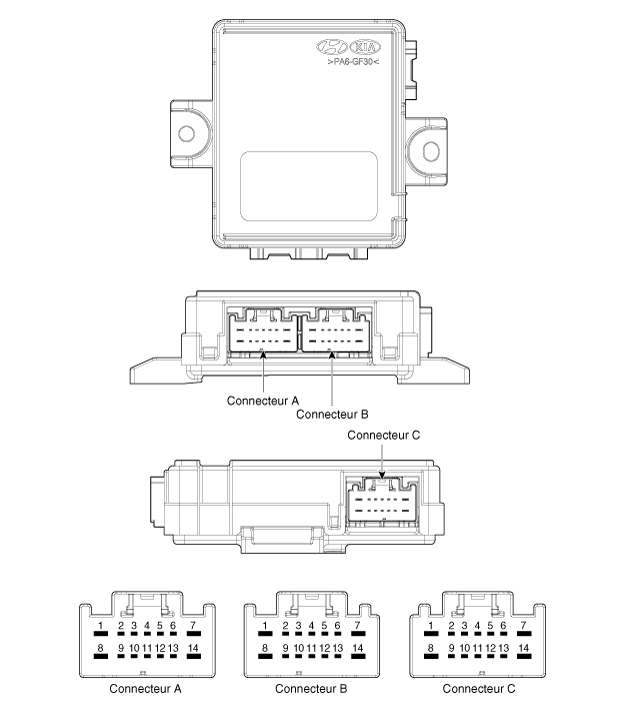

INFORMATIONS SUR LE CONNECTEUR DE LA BROCHE
|
N° |
CONNECTEUR A |
CONNECTEUR B |
CONNECTEUR C |
|
1 |
ALIMENTATION LECTRIQUE |
Moteur de serrage (-) |
Moteur de broche droit CCW (-) |
|
2 |
Éclairage de l'interrupteur intérieur du hayon |
Commutateur d'ouverture complète |
Puissance de capteur à effet Hall droit |
|
3 |
- |
Commutateur verrouillage complet |
Protection de la broche gauche_MASSE |
|
4 |
Carrosserie-CAN (haut) |
Commutateur de semi-verrouillage |
Hall sensor right_GND |
|
5 |
Carrosserie-CAN (bas) |
Interrupteur position de référence PTG (MASSE) |
Protection de la broche droite_MASSE |
|
6 |
Avertisseur sonore |
Commutateur de serrage PTG (MASSE) |
Hall sensor left_power |
|
7 |
- |
Système (MASSE) |
Moteur de broche gauche_SH (-) |
|
8 |
Alimentation du moteur |
Moteur de serrage (-) |
Moteur de broche droit_SIH (-) |
|
9 |
- |
Interrupteur d’ouverture/fermeture du hayon électrique |
Capteur à effet hall droit 1 |
|
10 |
Position vitesse "N" |
Commutateur interne PTG |
Capteur à effet hall droit 2 |
|
11 |
- |
Interrupteur position de référence |
Hall sensor left_GND |
|
12 |
Capteur anti-pincement électrique (gauche) |
Capteur anti-pincement électrique (gauche) |
Capteur à effet hall gauche 1 |
|
13 |
Capteur anti-pincement électrique (droit) |
Capteur anti-pincement électrique (droit) |
Capteur à effet hall gauche 2 |
|
14 |
- |
Puissance (GND) |
Moteur de broche gauche CCW (+) |
Recherche de pannes
Vérification d'anomalie
Diagnostic avec KDS/GDS
1.
Dans le système électrique de la carrosserie, une défaillance peut être
diagnostiquée plus rapide ...
Module de coffre électrique: Diagrammes schématiques
Schéma du circuit
...
Autres materiaux:
Électrovanne de commande d'embrayage de surmultiplication (OD/C_VFS): Spécifications
Spécification
Élément
Spécification
Type de commande
N/H (Normal haut)
Pression de commande [kpa (kgf/cm², psi)]
0 - 1569.06 (0 - 16, 0 - 227.57)
Courant (mA)
0 ~ 1 ...
À capteur de température d′huile de boîte de vitesse: Spécifications
Spécification
Élément
Spécification
Type
*Thermistance NTC
Temp.[(°C)°F] / Résistance (kΩ)
(-40)-40 / 48,1
(-20)-4,0 / 15,6
(0)32,0 / 5,88
...
