Kia Sportage Revue Technique Automobile: Interrupteur des vitres électriques: Composants et emplacement des composants

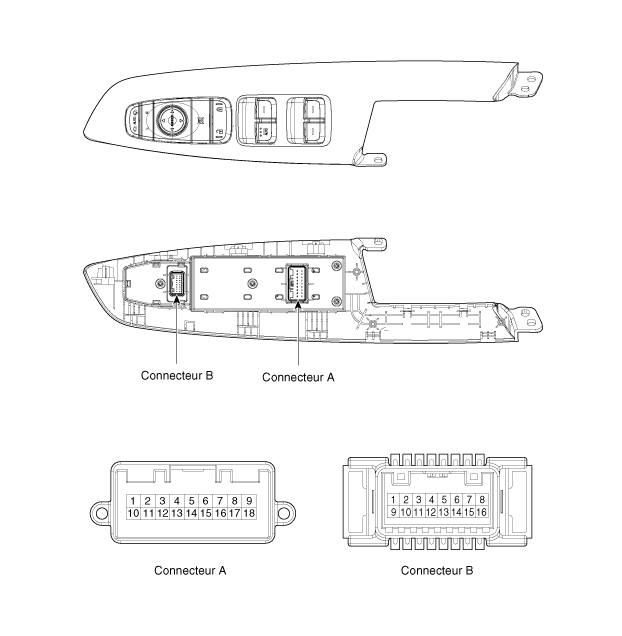

Interrupteur lève-vitre conducteur |
INFORMATIONS SUR LE CONNECTEUR DE LA BROCHE
[Connecteur A]
[Commutateur de lève-vitre électrique conducteur (Sécurité)]
N°
|
Description
|
N°
|
Description
|
1
|
Interrupteur de vitre électrique droite (verrouillage)
|
10
|
Batterie D (+)
|
2
|
Vitre électrique avant droite (montée)
|
11
|
Vitre électrique arrière droite (montée)
|
3
|
Vitre électrique avant droite (descente)
|
12
|
Vitre électrique arrière droite (descente)
|
4
|
-
|
13
|
Feux arrières
|
5
|
Interrupteur de verrouillage de la portière
|
14
|
Interrupteur de déverrouillage de la portière
|
6
|
Vitre électrique avant gauche (automatique)
|
15
|
Batterie G (+)
|
7
|
Vitre électrique avant gauche (montée)
|
16
|
Vitre électrique arrière gauche (montée)
|
8
|
Vitre électrique avant gauche (descente)
|
17
|
Vitre électrique arrière gauche (descente)
|
9
|
Interrupteur de vitre électrique gauche (verrouillage)
|
18
|
masse
|
(Interrupteur de vitre électrique conducteur (sécurité) + indicateur de verrouillage
de porte)
N°
|
Description
|
N°
|
Description
|
1
|
Interrupteur de vitre électrique droite (verrouillage)
|
10
|
Batterie D (+)
|
2
|
Vitre électrique avant droite (montée)
|
11
|
Vitre électrique arrière droite (montée)
|
3
|
Vitre électrique avant droite (descente)
|
12
|
Vitre électrique arrière droite (descente)
|
4
|
Indicateur de verrouillage de porte
|
13
|
Feux arrières
|
5
|
Interrupteur de verrouillage de la portière
|
14
|
Interrupteur de déverrouillage de la portière
|
6
|
Vitre électrique avant gauche (automatique)
|
15
|
Batterie G (+)
|
7
|
Vitre électrique avant gauche (montée)
|
16
|
Vitre électrique arrière gauche (montée)
|
8
|
Vitre électrique avant gauche (descente)
|
17
|
Vitre électrique arrière gauche (descente)
|
9
|
Interrupteur de vitre électrique gauche (verrouillage)
|
18
|
masse
|
(Interrupteur de vitre électrique (descente auto))
N°
|
Description
|
N°
|
Description
|
1
|
Interrupteur de vitre électrique droite (verrouillage)
|
10
|
Batterie D (+)
|
2
|
Vitre électrique avant droite (montée)
|
11
|
Vitre électrique arrière droite (montée)
|
3
|
Vitre électrique avant droite (descente)
|
12
|
Vitre électrique arrière droite (descente)
|
4
|
-
|
13
|
Feux arrières
|
5
|
Interrupteur de verrouillage de la portière
|
14
|
Interrupteur de déverrouillage de la portière
|
6
|
-
|
15
|
Batterie G (+)
|
7
|
Vitre électrique avant gauche (montée)
|
16
|
Vitre électrique arrière gauche (montée)
|
8
|
Vitre électrique avant gauche (descente)
|
17
|
Vitre électrique arrière gauche (descente)
|
9
|
Interrupteur de vitre électrique gauche (verrouillage)
|
18
|
masse
|
(Interrupteur de vitre électrique (descente auto) + indicateur de verrouillage
de porte)
N°
|
Description
|
N°
|
Description
|
1
|
Interrupteur de vitre électrique droite (verrouillage)
|
10
|
Batterie D (+)
|
2
|
Vitre électrique avant droite (montée)
|
11
|
Vitre électrique arrière droite (montée)
|
3
|
Vitre électrique avant droite (descente)
|
12
|
Vitre électrique arrière droite (descente)
|
4
|
Indicateur de verrouillage de porte
|
13
|
Feux arrières
|
5
|
Interrupteur de verrouillage de la portière
|
14
|
Interrupteur de déverrouillage de la portière
|
6
|
-
|
15
|
Batterie G (+)
|
7
|
Vitre électrique avant gauche (montée)
|
16
|
Vitre électrique arrière gauche (montée)
|
8
|
Vitre électrique avant gauche (descente)
|
17
|
Vitre électrique arrière gauche (descente)
|
9
|
Interrupteur de vitre électrique gauche (verrouillage)
|
18
|
masse
|
[Connecteur B]
(Type de rétroviseur non-escamotable)
N°
|
Description
|
N°
|
Description
|
1
|
-
|
9
|
Interrupteur vertical de rétroviseur
|
2
|
-
|
10
|
Rétroviseur gauche commun
|
3
|
-
|
11
|
Interrupteur horizontal de rétroviseur gauche
|
4
|
-
|
12
|
Feu arrière
|
5
|
Masse (intérieur)
|
13
|
-
|
6
|
Masse (extérieur)
|
14
|
Interrupteur horizontal de rétroviseur droit
|
7
|
-
|
15
|
Rétroviseur droit commun
|
8
|
-
|
16
|
AUDIO
|
(Type de rétroviseur escamotable)
N°
|
Description
|
N°
|
Description
|
1
|
-
|
9
|
Interrupteur vertical de rétroviseur
|
2
|
-
|
10
|
Rétroviseur gauche commun
|
3
|
Interrupteur de dépliage du rétroviseur
|
11
|
Interrupteur horizontal de rétroviseur gauche
|
4
|
Interrupteur du rétroviseur escamotable
|
12
|
Feu arrière
|
5
|
Masse (intérieur)
|
13
|
-
|
6
|
Masse (extérieur)
|
14
|
Interrupteur horizontal de rétroviseur droit
|
7
|
-
|
15
|
Rétroviseur droit commun
|
8
|
-
|
16
|
AUDIO
|

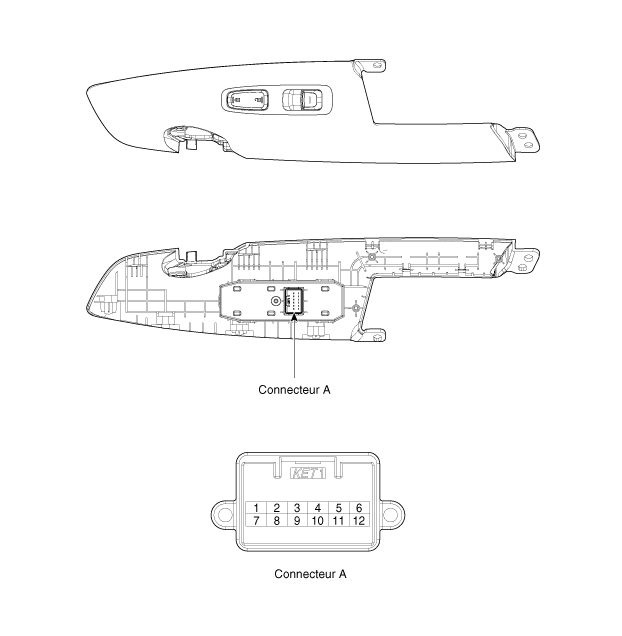

Interrupteur vitre électrique passager |
INFORMATIONS SUR LE CONNECTEUR DE LA BROCHE
(Interrupteur de vitre électrique passager (Manuel + interrupteur de verrouillage
de porte))
N°
|
Description
|
N°
|
Description
|
1
|
Feu arrière
|
7
|
Vitre électrique (montée)
|
2
|
-
|
8
|
Signal de montée de la vitre (depuis unité principale)
|
3
|
Masse (extérieur)
|
9
|
Masse (intérieur)
|
4
|
-
|
10
|
Signal de descente de la vitre (depuis unité principale)
|
5
|
Interrupteur de déverrouillage de la portière
|
11
|
Batterie (+)
|
6
|
Interrupteur de verrouillage de la portière
|
12
|
Vitre électrique (descente)
|
(Interrupteur de vitre électrique passager (Manuel + interrupteur de verrouillage
de porte + indicateur de verrouillage de porte))
N°
|
Description
|
N°
|
Description
|
1
|
Feu arrière
|
7
|
Vitre électrique (montée)
|
2
|
Indicateur de verrouillage de porte
|
8
|
Signal de montée de la vitre (depuis unité principale)
|
3
|
Masse (extérieur)
|
9
|
Masse (intérieur)
|
4
|
-
|
10
|
Signal de descente de la vitre (depuis unité principale)
|
5
|
Interrupteur de déverrouillage de la portière
|
11
|
Batterie (+)
|
6
|
Interrupteur de verrouillage de la portière
|
12
|
Vitre électrique (descente)
|

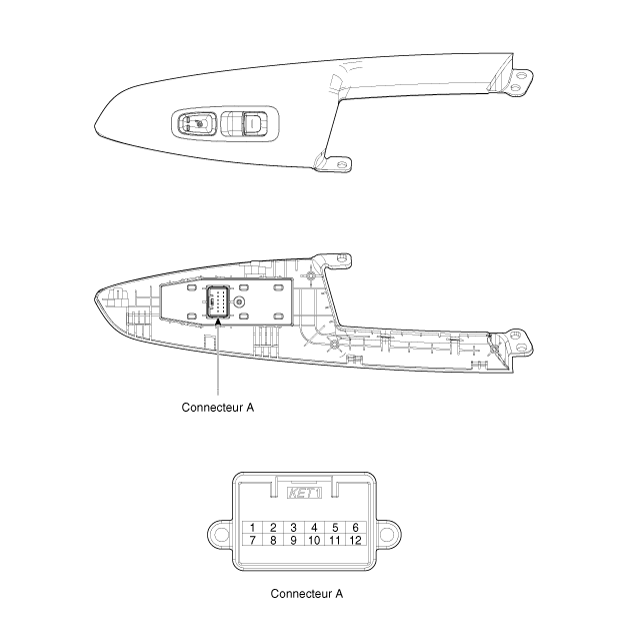

À interrupteur de la vitre électrique
arrière |
INFORMATIONS SUR LE CONNECTEUR DE LA BROCHE
(Interrupteur de vitre électrique arrière (Manuel + pas de chauffage de siège))
N°
|
Description
|
N°
|
Description
|
1
|
Feu arrière
|
7
|
Vitre électrique (montée)
|
2
|
-
|
8
|
Signal de montée de la vitre (depuis unité principale)
|
3
|
-
|
9
|
masse
|
4
|
-
|
10
|
Signal de descente de la vitre (depuis unité principale)
|
5
|
-
|
11
|
Batterie (+)
|
6
|
-
|
12
|
Vitre électrique (descente)
|
[Commutateur des lève-vitres électriques arrières (manuel + chauffage de siège)]
N°
|
Description
|
N°
|
Description
|
1
|
Feu arrière
|
7
|
Vitre électrique (montée)
|
2
|
Indicateur de dispositif de chauffage de siège (haut)
|
8
|
Signal de montée de la vitre (depuis unité principale)
|
3
|
Indicateur de chauffage de siège (bas)
|
9
|
masse
|
4
|
-
|
10
|
Signal de descente de la vitre (depuis unité principale)
|
5
|
-
|
11
|
Batterie (+)
|
6
|
Interrupteur de chauffage de siège (+)
|
12
|
Vitre électrique (descente)
|
