RECHERCHE DE PANNES

Diagnostic de pièce

Élément

Cause

Symptôme

Fusible commutateur

Connexion de fusible défectueuse, fusible endommagé

–	Code DTC : P0504

–	Symptôme : Difficulé de changement de vitesse, échec au démarrage, difficulé d'annulation de la fonction du régulateur de vitesse, difficulté d'annulation de la fonction EPB, difficulé d'éclairage des feux stop, voyant ESP OFF allumé

① Une inspection de la forme d'onde est effectuée en utilisant un oscilloscope sur chaque pièce pendant l'accélération/le freinage du véhicule. (Voir les procédures d'inspection de circuit du commutateur de feu stop)

② Voir les procédures de réparation appropriées de la pièce lorsque quelque chose d'anormal est découvert dans la forme d'onde (Voir les procédures de réparation de la pièce appropriée et remplacez-la si nécessaire)

Fusible du relais

Connexion de fusible défectueuse, fusible endommagé

–	Code DTC : P0504

–	Symptôme : Difficulé de changement de vitesse, échec au démarrage, difficulé d'annulation de la fonction du régulateur de vitesse, difficulté d'annulation de la fonction EPB, difficulé d'éclairage des feux stop, , voyant ESP OFF allumé.

Interrupteur des feux de stop

•	Câblage endommagé de chaque pièce

•	Connexion défectueuse au connecteur

•	Chaque pièce est défectueuse

–	Code DTC : P0504

–	Symptôme : Difficulé de changement de vitesse, échec au démarrage, difficulé d'annulation de la fonction du régulateur de vitesse, difficulté d'annulation de la fonction EPB, difficulé d'éclairage des feux stop, , voyant ESP OFF allumé.

Module électronique de signal
d'arrêt (Si appliqué)

–	Code DTC : P0504, C2130, C2131

–	Symptôme : Difficulé de changement de vitesse, échec au démarrage, difficulé d'annulation de la fonction du régulateur de vitesse, difficulté d'annulation de la fonction EPB, difficulé d'éclairage des feux stop, , voyant ESP OFF allumé.

Module de commande du moteur (ECM)

–	Code DTC : P0504

–	Symptôme : panne de changement de vitesse, panne d'annulation de la fonction du régulateur de vitesse

Module de commande de carrosserie (BCM)

–	Panne de changement de vitesse

Solénoïde de verrouillage

–	Panne de changement de vitesse

À interrupteur DE L′INHIBITEUR

–	Symptôme : Difficulé de changement de vitesse, échec au démarrage, difficulé d'annulation de la fonction du régulateur de vitesse, difficulté d'annulation de la fonction EPB

Unité clé smart(SMK)

–	Défaillance du démarrage

Frein de stationnement électronique

–	Symptôme : Panne d'annulation de la fonction EPB , voyant ESP OFF allumé.

Module de commande ABS/VDC
[Capteur de pression]

–	Symptôme : voyant ESP OFF allumé.

Diagnostic de symptôme

Symptôme	Pièce pouvant être en cause
Panne au démarrage	Fusible de commutateur, fusible relais, commutateur des feux stop, module électronique de signal d'arrêt, module de commande ABS/VDC, chaque fil, connecteur	① Inspectez la forme d'onde en utilisant un oscilloscope sur chaque pièce pendant l'accélération/le freinage du véhicule. (Voir les procédures d'inspection de circuit du commutateur de feu stop) ② Voir les procédures de réparation appropriées de la pièce lorsque quelque chose d'anormal est découvert dans la forme d'onde (Voir les procédures de réparation de la pièce appropriée et remplacez-la si nécessaire)
Changements de vitesse en panne	Fusible de commutateur, fusible relais, commutateur des feux stop, module électronique de signal d'arrêt, BCM, ECM, commutateur d'inhibiteur, chaque fil, connecteur
Voyant ESP OFF allumé	Fusible de commutateur, fusible relais, commutateur des feux stop, module électronique de signal d'arrêt, module de commande ABS/VDC, chaque fil, connecteur
P0504	Fusible de commutateur, fusible relais, commutateur des feux stop, module électronique de signal d'arrêt, ECM, chaque fil, connecteur
Le feu stop ne fonctionne pas	Fusible de commutateur, fusible relais, commutateur des feux stop, module électronique de signal d'arrêt, fil/connecteur déconnecté
Feu stop toujours allumé	Commutateur des feux stop, module électronique de signal d'arrêt, Court-circuit du câblage, fusible endommagé

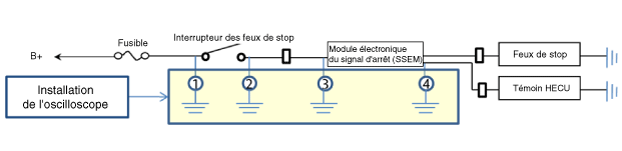

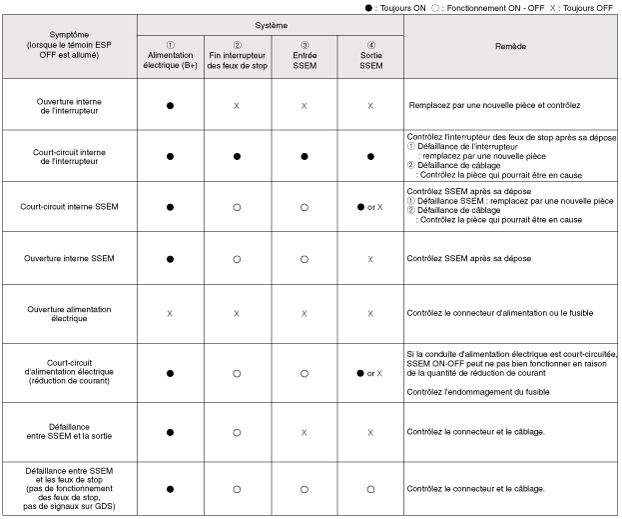

3.	Diagnostic du système de commutateur de feux stop SSEM : Module électronique du signal d'arrêt

4.	Voir le guide DTC lorsque les codes DTC associés sont affichés.
