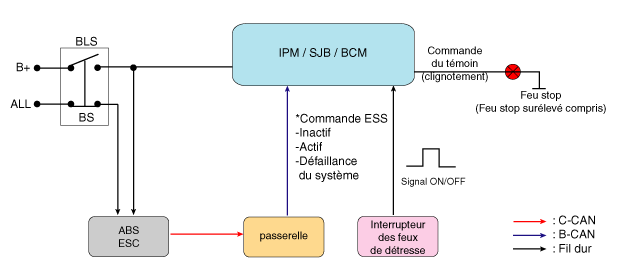

| DIAGRAMME SCHÉMATIQUE |

| Système Diagramme du circuit |

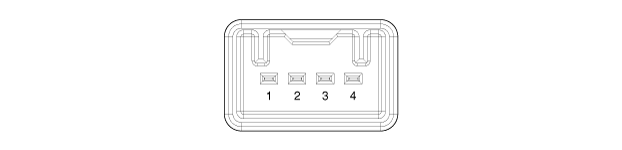

| FONCTION DE LA BORNE |

|
Borne |
Description |
|
1 |
ALL1 |
|
2 |
À module de commande du moteur (ECM) |
|
3 |
B. |
|
4 |
Feu stop |
Interrupteur des feux de stop: Composants et emplacement des composants
Interrupteur des feux de stop: Recherche de pannesÀ interrupteur de l′inhibiteur: Description et fonctionnement
Description
•
Le commutateur inhibiteur est installé sur le dessus du boîtier de vitesses
et est relié au levier de changement de vitesses par le câble de changement
de vitesses.
•
Les signaux du commutateur d'inhi ...
