DÉPOSE

•	Portez des gants pour protéger vos mains.

•	Lors de la dépose avec un outil de dépose ou un outil à tête plate, enveloppez les outils de ruban de protection pour éviter d'endommager les composants.

Groupe d'instruments

1.	Débranchez la borne négative (-) de la batterie.

2.	Déposez le panneau du groupe d’instruments. (Reportez-vous à Carrosserie - "Tableau de bord inférieur")

3.	Séparez le groupe d'instruments (A) en desserrant les vis de fixation.

4.	Retirez le groupe d'instruments après avoir déconnecté le connecteur du groupe d'instruments (A).

Haut-parleur du groupe d'instruments

1.	Débranchez la borne négative (-) de la batterie.

2.	Avec un tournevis à tête plate, déposez le photocapteur (A) après avoir débranché le connecteur du photocapteur (B).

3.	Avec un tournevis ou un outil de dépose, enlevez la grille du haut-parleur central de rembourrage de sécurité (A).

4.	Déposez le haut-parleur du groupe d'instruments (A) après avoir dévissé les vis de fixation.

5.	Déconnectez le connecteur du haut-parleur du groupe d'instruments (A).

INSTALLATION

Groupe d'instruments

1.	Installez le haut-parleur après avoir connecté les connecteurs du groupe d'instruments.

2.	Installez le panneau du groupe d’instruments.

Brancher la borne négative (-) de la batterie.

Effectuez un codage de variantes après échange du groupe d'instruments.

Haut-parleur du groupe d'instruments

1.	Installez le haut-parleur du groupe d'instruments après avoir connecté les connecteurs du groupe d'instruments.

2.	Installez la grille du haut-parleur central du rembourrage de sécurité.

3.	Installez le photocapteur.

4.	Brancher la borne négative (-) de la batterie.

Contrôle

Point de vérification (Voyant d'avertissement)

•	Pour les conditions d'erreur et les conditions de fonctionnement normales, voir le manuel du propriétaire.

NON

Symbole Réf.

Nom

Couleur

Entrée du signal

Commande de signal

Point de contrôle

Feu clignotant (gauche)

VERT

CAN

BCM
(Passerelle)

1)	À interrupteur multifonctions

BCM

3)	Défaut de fonctionnement de CAN

Feu clignotant (droit)

VERT

CAN

BCM
(Passerelle)

1)	À interrupteur multifonctions

BCM

3)	Défaut de fonctionnement de CAN

Feu arrière

VERT

CAN

BCM
(Passerelle)

1)	À interrupteur multifonctions

BCM

3)	Défaut de fonctionnement de CAN

AVANT
Phare anti-brouillard

VERT

CAN

BCM
(Passerelle)

1)	À interrupteur multifonctions

BCM

3)	Défaut de fonctionnement de CAN

Feu antibrouillard arrière

Jaune

CAN

BCM
(Passerelle)

1)	À interrupteur multifonctions

BCM

3)	Défaut de fonctionnement de CAN

Feux de croisement

VERT

CAN

BCM
(Passerelle)

1)	À interrupteur multifonctions

BCM

3)	Défaut de fonctionnement de CAN

Feux de route

BLEU

CAN

BCM
(Passerelle)

1)	À interrupteur multifonctions

BCM

3)	Défaut de fonctionnement de CAN

Symbole maître

Jaune

CAN

BSD

1)	Système BSD

2)	Défaut de fonctionnement de CAN

TPMS

1)	Système TPMS

2)	Défaut de fonctionnement de CAN

BCM

1)	Feux externes

BCM

3)	Défaut de fonctionnement de CAN

Câblé

metteur de carburant

1)	Dysfonctionnement de l'émetteur de carburant

2)	Défaillance du câblage

LAVE-GLACE DU BAS

1)	Capteur de niveau du liquide de lave-glace

2)	Défaillance du câblage

ENTRÉE NUMÉRIQUE

Rappels lors de contrôles d'entretien

Charge batterie

ROUGE

CAN

ECM

1)	Système de charge

2)	Défaut de fonctionnement de CAN

PRESSION D'HUILE

ROUGE

Câblé

ECM

1)	Système ECM

Câblé

3)	Défaut de fonctionnement de CAN

Témoin d'anomalie du moteur

Jaune

CAN

ECM

1)	Système ECM

2)	Défaut de fonctionnement de CAN

immobilisateur

Jaune

CAN

BCM
(Passerelle)

1)	Système SMK

BCM

3)	Défaut de fonctionnement de CAN

Câblé

FREIN STATIONNEMENT
Liquide de frein
EBD
EPB

ROUGE

CAN

BCM
(Passerelle)
EBD
EPB
ABS
TCS

BCM

2)	Système ABS

3)	Système EPB

4)	Défaut de fonctionnement de CAN

5)	Interrupteur de frein de stationnement

6)	Capteur de niveau de l'huile de frein

ABS

Jaune

CAN

ABS

1)	Système ABS

2)	Défaut de fonctionnement de CAN

ESC

Jaune

CAN

TCS

1)	Système ABS

2)	Défaut de fonctionnement de CAN

ESC OFF

Jaune

CAN

TCS

1)	Système ABS

2)	Défaut de fonctionnement de CAN

EPB

Jaune

CAN

EPB

1)	Système EPB

2)	Défaut de fonctionnement de CAN

Maintien auto

BLANC
Jaune
VERT

CAN

TCS

1)	Système ABS

2)	Défaut de fonctionnement de CAN

Ceinture de sécurité

ROUGE

CAN

BCM
(Passerelle)

BCM

2)	Défaut de fonctionnement de CAN

AIRBAG

ROUGE

CAN

srscm

1)	Système SRSCM

2)	Défaut de fonctionnement de CAN

EPS
[MDPS]

ROUGE

CAN

MDPS

1)	Système d'unité MDPS

2)	Moteur MDPS

3)	Défaut de fonctionnement de CAN

TPMS

Jaune

CAN

TPMS

1)	Système TPMS

2)	À CAPTEUR TPMS

3)	Défaut de fonctionnement de CAN

LDWS

VERT
Jaune
BLANC

CAN

LDWS

1)	Système LDWS

2)	Défaut de fonctionnement de CAN

Avertissement de bas niveau de carburant

Jaune

Direct
(Micom)

Segment carburant

1)	Dysfonctionnement de l'émetteur de carburant

2)	Défaillance du câblage

ECO

VERT

Câblé

Mode éco

1)	Système ECM

2)	Défaut de fonctionnement de CAN

Sport

Jaune

Câblé

Mode sport

1)	Système ECM

2)	Défaut de fonctionnement de CAN

RÉGULATION DE VITESSE

VERT

CAN

ECM

1)	Système ECM

2)	Défaut de fonctionnement de CAN

tablir

VERT

CAN

ECM

1)	Système ECM

2)	Défaut de fonctionnement de CAN

4WD

Jaune

CAN

ECU 4RM

1)	Système 4RM

2)	Défaut de fonctionnement de CAN

4WD-VERROUILLAGE

Jaune

CAN

ECU 4RM

1)	Système 4RM

2)	Défaut de fonctionnement de CAN

Filtre à particules diesel (DPF)

Jaune

CAN

ECM

1)	Système DPF

2)	Défaut de fonctionnement de CAN

NIVEAU D'HUILE

Jaune

CAN

ECM

2)	Défaut de fonctionnement de CAN

PRÉCHAUFFAGE

Jaune

CAN

ECM

2)	Défaut de fonctionnement de CAN

SEPARATEUR D'EAU

ROUGE

Câblé

Capteur du séparateur d'eau

1)	Capteur du séparateur d'eau

2)	Défaillance du câblage

Contrôle de freinage en descente (DBC)

VERT
Jaune

CAN

TCS

1)	Système DBC

2)	Défaut de fonctionnement de CAN

Vitesse excessive

Jaune

CAN

ECM

2)	Défaut de fonctionnement de CAN

AEB

Jaune

CAN

SCC

1)	Système AEB

2)	Défaut de fonctionnement de CAN

Arrêt auto

VERT
Jaune

CAN

ECM

2)	Défaut de fonctionnement de CAN

Point de vérification (jauge)

NON	Nom	Entrée du signal	Commande de signal (Unité / Capteur)	Point de contrôle
1	Compteur de vitesse	C_CAN	ABS/ESC	1) Système ABS 2. Défaillance de la ligne CAN
2	Tachymètre	C_CAN	ECM	1. ECM 2. Défaillance de la ligne CAN
3	Température de l'eau de refroidissement	C_CAN	ECM	1. ECM 2. Défaillance de la ligne CAN
4	CARBURANT	Fil dur	Carburant	1) Dysfonctionnement de l'émetteur de carburant 2. Défaillance du câblage

Diagnostic avec KDS/GDS

Dans le système électrique de la carrosserie, une défaillance peut être diagnostiquée plus rapidement avec le système de diagnostic du véhicule (KDS/GDS).

Le système de diagnostic (KDS/GDS) fournit les informations suivantes.

(1)	Autodiagnostic : Contrôle de la défaillance et du numéro de code (DTC)

(2)	Données actuelles : Vérification de l'état des données d'entrée/de sortie du système

(3)	Test d'actionnement : Vérification des conditions de fonctionnement du système

(4)	Fonction supplémentaire : Contrôle d'autres fonctions comprenant le réglage en option du système et le réglage au point zéro

2.	Sélectionnez "Modèle de voiture" et le "Module du groupe d'instruments (CLU)" à vérifier afin de vérifier le véhicule avec le testeur

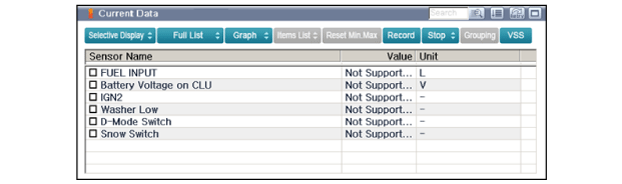

3.	Sélectionnez le menu "Données actuelles" pour rechercher l'état actuel des données d'entrée/sortie.

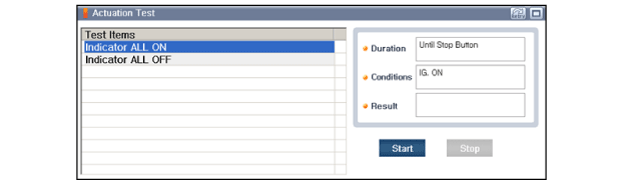

4.	Pour actionner la valeur d'entrée de force du module à contrôler, sélectionnez l'option "Test d'actionnement"

Codage de variante CLU

Après avoir remplacé le groupe d'instrument par un nouveau, effectuez la procédure de "Codage des variantes".

1.	Connectez le câble de KDS/GDS au connecteur de liaison de données dans le rembourrage inférieur anti-collision du côté du conducteur, branchez KDS/GDS.

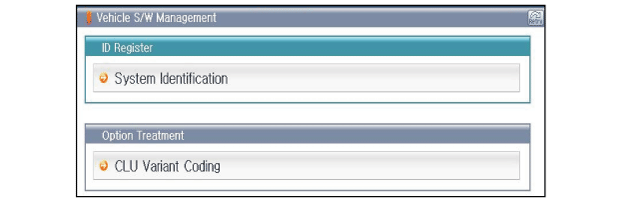

2.	Sélectionnez le modèle et "BCM".

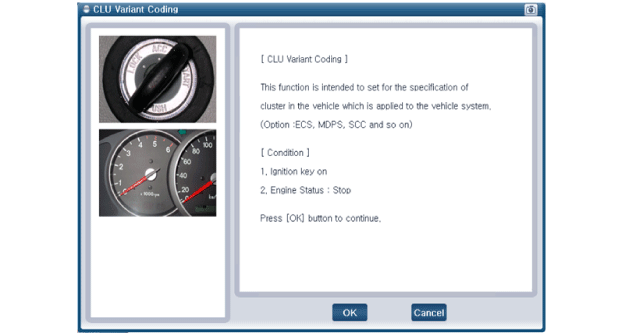

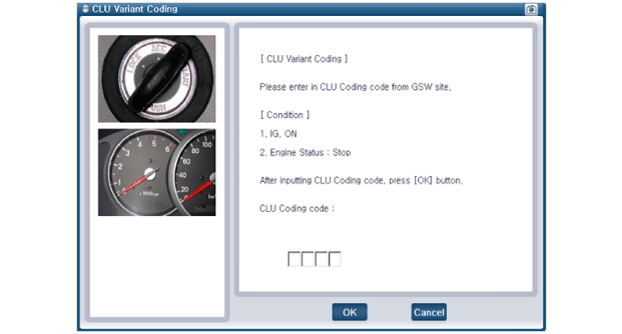

3.	Sélectionnez le mode de codage de variantes à effectuer.

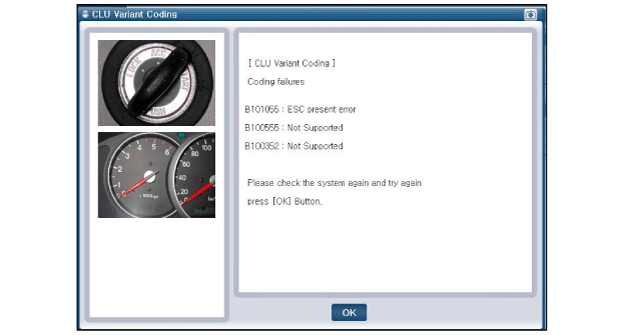

4.	Si les codes erreurs se produisent pendant le codage de variante, essayez à nouveau après avoir contrôlé l'état d'installation du système CLU.
