Kia Sportage Revue Technique Automobile: Groupe d'instruments: Composants et emplacement des composants

Kia Sportage Revue Technique Automobile / Système électrique de carrosserie / Témoins et jauges / Groupe d'instruments: Composants et emplacement des composants

COMPOSANTS

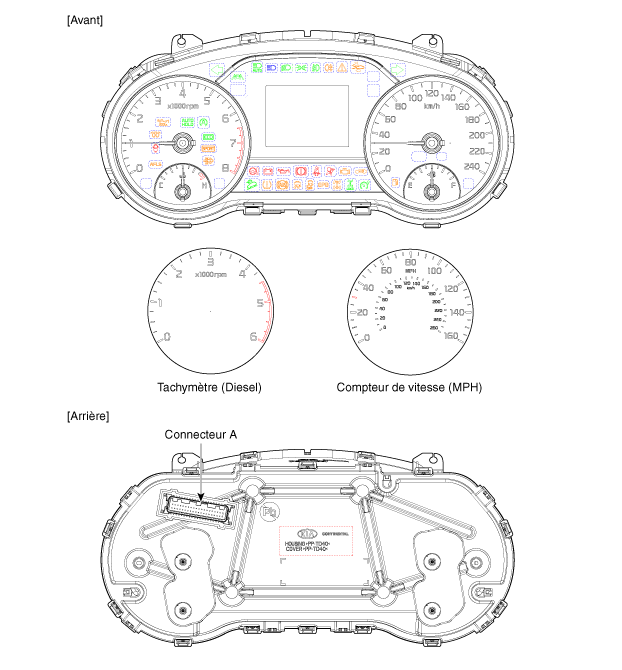

[Type Standard (3.5")]

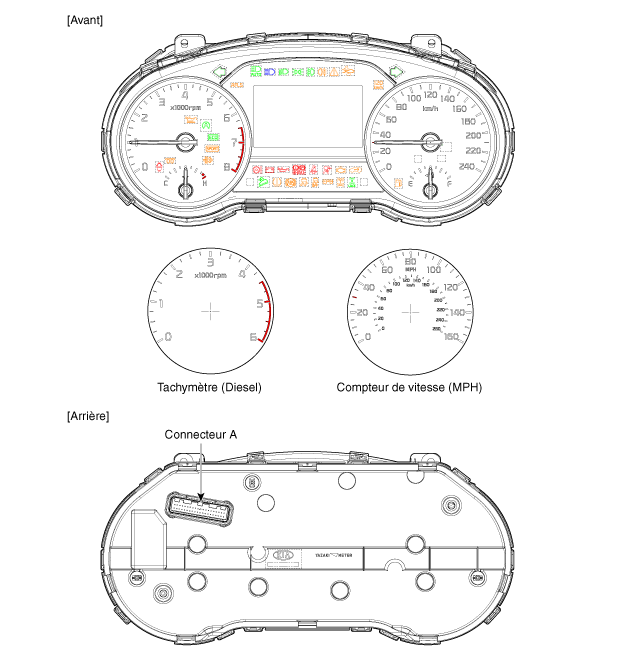

[Type Super Vision (4.3")]

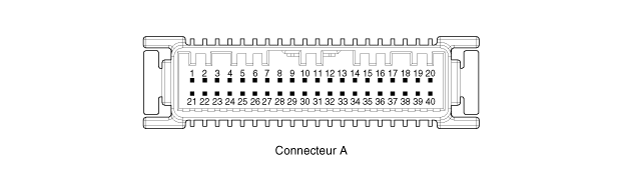

INFORMATIONS SUR LE CONNECTEUR DE LA BROCHE

Description

Description
1
masse
21
Interrupteur journalier (-)
2
ÉCLAIRAGE (-)
22
Interrupteur journalier 1 (+)
3
Entrée (basse) interrupteur rhéostat
23
Interrupteur journalier 2 (+)
4
Entrée (haute) interrupteur rhéostat
24
AT (Position 'P')
5
-
25
AT (position 'R')
6
-
26
AT (position 'N')
7
Séparateur d'eau (+)_entrée
27
AT (position 'D')
8
Contacteur de pression d'huile (-)_entrée (essence uniquement)
28
AT (Position 'S')
9
Alternateur (-)_entrée (essence uniquement)
29
CAN multimédia (bas)
10
ECO actif_entrée
30
CAN multimédia (haut)
11
Driver mode switch_Input (AT uniquement)
31
Alternateur (-)_Sortie
12
Entrée de l'immobiliseur
32
CAN châssis (HAUT)
13
Niveau lave-glace bas_entrée
33
CAN châssis (BAS)
14
Entrée de l'émetteur de carburant (-)
34
Haut-parleur du groupe d'instruments (-)_Sortie
15
Alimentation émetteur de carburant (+)_Sortie (FFV uniquement)
35
Haut-parleur du groupe d'instruments (-)_Sortie
16
Entrée de l'émetteur de carburant (-)
36
masse
17
Sortie de vitesse du véhicule
37
masse
18
Sortie détente
38
Entrée LDC (B+)
19
Entrée de l'airbag (+)
39
ALL 1
20
Entrée feu arrière
40
Batterie (+)
