Contrôle

Contrôle de circuit de masse TCM: Mesurez la résistance entre TCM et la masse du châssis. (Contrôlez la borne branchée à la masse du châssis avec l'arrière du connecteur de faisceau ainsi que le point de contrôle sur le côté TCM.)

Spécification : En dessous de 1Ω

2.	Test du connecteur de TCM : déconnectez le connecteur de TCM et procédez au contrôle visuel des bornes de masse côté TCM et côté faisceau afin de vous assurer qu'elles ne comportent pas de fiches courbées ni de pression de mauvais contact.

3.	Si le problème n'est pas rencontré dans les étapes 1 et 2, TCM peut être défectueux. Si c'est le cas, remplacez le TCM par un nouveau et vérifiez le véhicule à nouveau. Si le véhicule fonctionne normalement, le problème était probablement causé par le TCM.

Nouvelle inspection du TCM d'origine : installez le TCM d'origine (probablement cassé) dans un véhicule éprouvé et contrôlez le véhicule. Si le problème apparaît de nouveau, remplacez le TCM original par un nouveau.

Si le problème ne réapparaît pas, la défaillance est intermittente et une autre pièce doit être défectueuse.

DÉPOSE

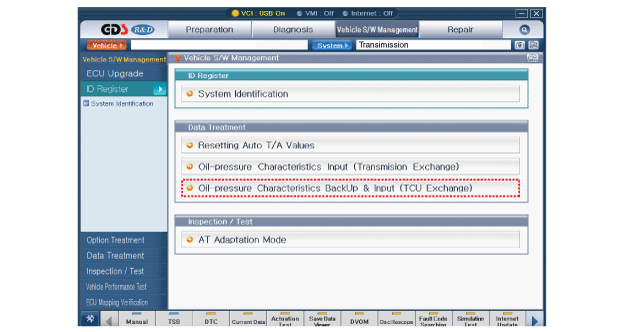

1.	Effectuez la procédure de sauvegarde des caractéristiques de pression d'huile avec KDS/GDS lors du remplacement par un nouveau TCM.

2.	Déposez la batterie. (Reportez-vous à Système électrique du moteur - "Batterie".)

3.	Déposez l’ensemble du filtre à air. (Reportez-vous au Système mécanique du moteur - "Filtre à air")

4.	Débranchez le connecteur TCM (A).

Retirez le TCM (A) après avoir desserré le boulon et les écrous.

Couple de serrage:

9,8 ~ 11,8 N·m (1,0 ~ 1,2 kgf·m, 7,2 ~ 8,7 lb·ft)

INSTALLATION

1.	Pour la pose, suivez la procédure inverse de la dépose.

2.	Effectuez la procédure d'entrée des caractéristiques de pression d'huile avec KDS/GDS lors du remplacement par un nouveau TCM.
