Kia Sportage Revue Technique Automobile: Électrovanne de commande de purge (PCSV): Diagrammes schématiques

Kia Sportage Revue Technique Automobile / Système de commande du moteur/carburant / Système de commande du moteur / Électrovanne de commande de purge (PCSV): Diagrammes schématiques

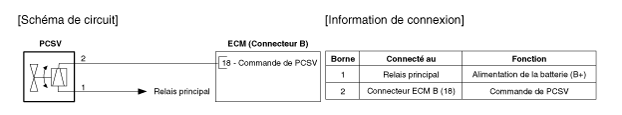

Schéma du circuit

Informations relatives aux bornes

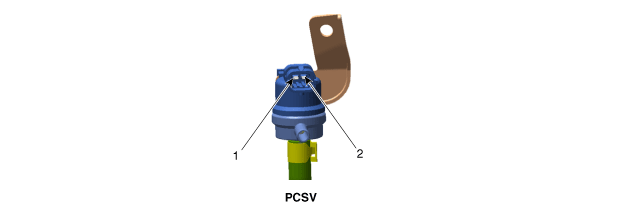

Illustration de la borne

FONCTION DE LA BORNE

N°	Fonction	Branché à
1	Alimentation de la batterie (B+)	RELAIS PRINCIPAL
2	Commande de l'électrovanne de commande de purge (PCSV)	Connecteur ECM B (18)
