Contrôle |
1. |
Dans le système électrique de la carrosserie, une défaillance peut être
diagnostiquée plus rapidement avec le système de diagnostic du véhicule
(KDS/GDS).
Le système de diagnostic (KDS/GDS) fournit les informations suivantes.
|
2. |
Sélectionnez "Modèle de voiture" et le "Module de commande de carrosserie
(BCM)" à vérifier afin de vérifier le véhicule avec le testeur.
|
3. |

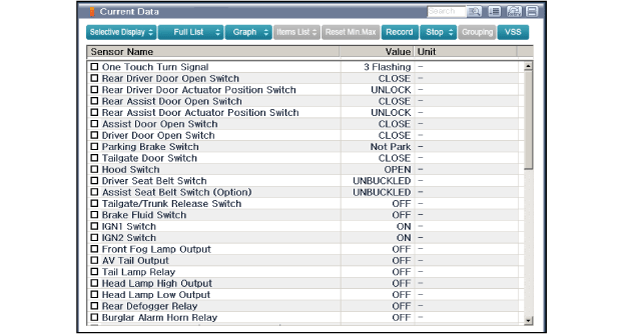

Sélectionnez le menu "Données actuelles" pour rechercher l'état actuel
des données d'entrée/sortie.
|
4. |

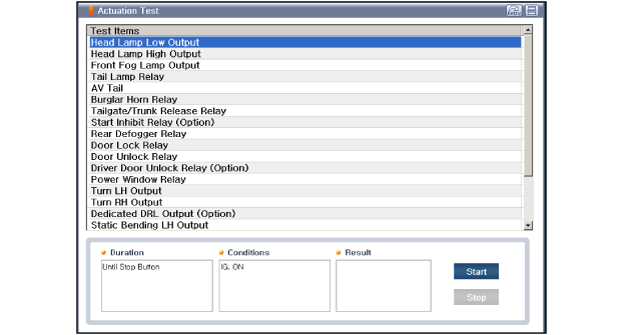

Pour actionner la valeur d'entrée de force du module à contrôler, sélectionnez
l'option "Test d'actionnement"
|
DÉPOSE |
1. |
Débranchez la borne négative (-) de la batterie.
|
2. |
Déposez l'unité de commande du climatiseur et du chauffage.
(Reportez-vous à chauffage, ventilation, climatisation - "Chauffage
& unité de commande de climatisation (Dual)")
|
INSTALLATION |
1. |
Installez le dispositif de chauffage et l'unité de commande du climatiseur.
|
2. |
Brancher la borne négative (-) de la batterie.
|
Accoudoir de la console: Composants et emplacement des composants
EMPLACEMENT DES COMPOSANTS
1. Accoudoir de console
...
Boîte de relais (Compartiment moteur): Procédures de réparation
Contrôle
1.
Débranchez la borne négative (-) de la batterie.
2.
Tirez le relais du bloc de relais du compartiment moteur.
RELAIS D′ALIMENTATION (TYPE A)
Contrôlez la continuité entre les bornes.
1.
...
