Kia Sportage Revue Technique Automobile: À capteur de pression du rail (RPS): Procédures de réparation

Kia Sportage Revue Technique Automobile / Système de commande du moteur/carburant / Système de commande du moteur / À capteur de pression du rail (RPS): Procédures de réparation

Contrôle

1.	Branchez KDS/GDS au connecteur de liaison de données (DLC).

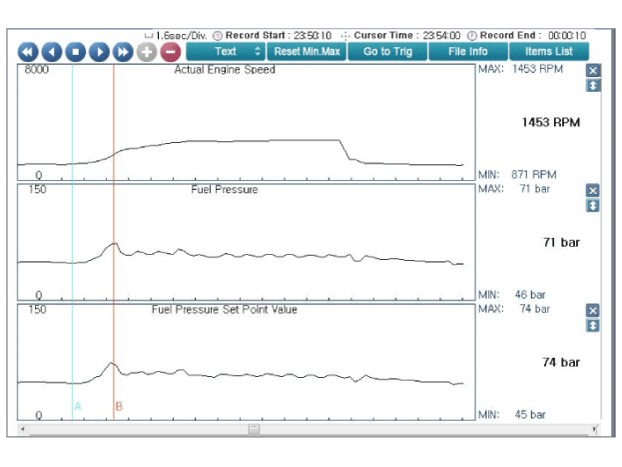

Mesurez la tension de sortie et la pression de carburant de RPS au ralenti et sur plusieurs vitesses du moteur.

PRESSION		Tension de sortie (V) [Vref = 5 V]
bar	[MPa (kgf/cm², psi)]	Tension de sortie (V) [Vref = 5 V]
0	0 (0, 0)	0,5
140	14 (142, 2031)	2,5
280	28 (286, 4061)	4,5

DÉPOSE

1.	Libérez la pression résiduelle dans la conduite de carburant. (Reportez-vous à Système d’alimentation en carburant - "Relâchement de la pression résiduelle dans la conduite de carburant".)

2.	Réglez le contacteur d'allumage en position OFF et débranchez la borne négative de la batterie (-).

3.	Déposez le collecteur d'admission. (Reportez-vous au Système mécanique du moteur - "Collecteur d'admission")

4.	Déposez la mousse du tuyau de refoulement (A).

5.	Débranchez le connecteur du capteur de pression du rail (A), puis déposez le capteur (B) du tuyau de sortie.

INSTALLATION

• Installez le composant aux couples spécifiés.

• Notez que des dommages internes peuvent se produire si le composant tombe. Si les composants sont tombés, contrôlez avant l'installation.

Pour la pose, suivez la procédure inverse de la dépose.

Capteur de pression du rail

18,0 ~ 22,0 N.m (1,8 ~ 2,2 kgf.m, 13,3 ~ 16,2 lb-ft)
