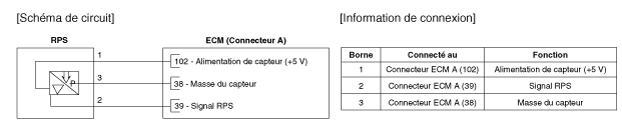

| Schéma du circuit |

| Informations relatives aux bornes |

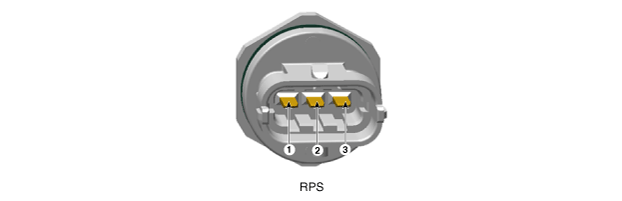

| Illustration de la borne |

| FONCTION DE LA BORNE |
|
N° |
Fonction |
Branché à |
|
1 |
Puissance du capteur de pression du rail (+5V) |
Connecteur ECM A (102) |
|
2 |
Entrée du signal du capteur de pression du rail |
Connecteur ECM A (39) |
|
3 |
Masse capteur de pression du rail (-) |
Connecteur ECM A (38) |
