Kia Sportage Revue Technique Automobile: À bobine d′allumage: Procédures de réparation

Kia Sportage Revue Technique Automobile / Système électrique du moteur / Système d′allumage / À bobine d′allumage: Procédures de réparation

DÉPOSE

1.	Tournez le commutateur d'allumage sur OFF et déconnectez la borne négative de la batterie (-).

2.	Enlevez le carter du moteur.

3.	Débranchez le connecteur de la bobine d'allumage (A).

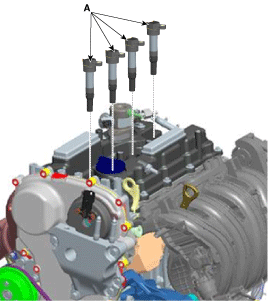

Déposez la bobine d'allumage (A).

Lors de la dépose du connecteur de la bobine d'allumage, tirez la goupille de verrouillage (A) et poussez le clip (B).

INSTALLATION

Pour la pose, suivez la procédure inverse de la dépose.

Boulon de fixation de la bobine d'allumage:

9,8 ~ 11,8 N.m (1,0 ~ 1,2 kgf.m, 7,2 ~ 8,7 Ib-ft)
