Kia Sportage Revue Technique Automobile: À bobine d′allumage: Diagrammes schématiques
| • |
( ) : Sans anti-démarrage et clé Smart
|
| • |
[ ] : Avec anti-démarrage et clé Smart
|
|

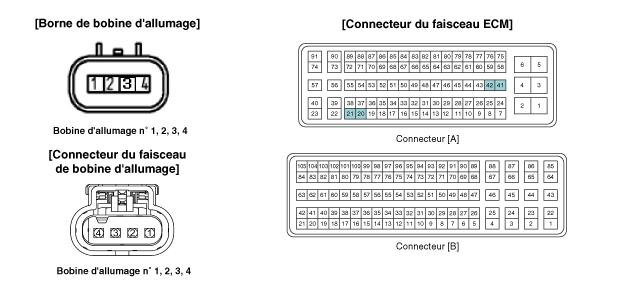

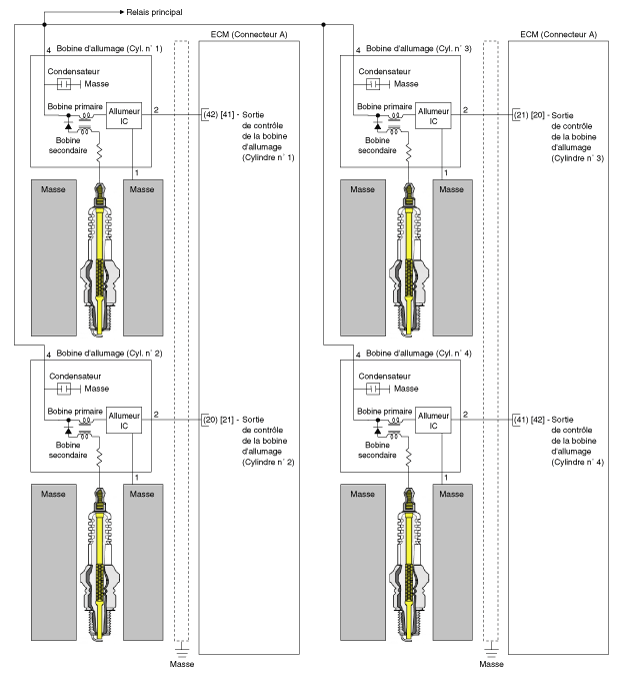

| Fonction de la borne de
la bobine d'allumage |
À BOBINE d′allumage (cylindre n°1)
N° de broche
|
Description
|
Branché à
|
1
|
masse
|
CHÂSSIS
|
2
|
Sortie de commande de la bobine d’allumage n° 1
|
Connecteur ECM A (42) [41]
|
3
|
-
|
|
4
|
Alimentation de la batterie (B+)
|
RELAIS PRINCIPAL
|
Bobine d'allumage (cylindre N° 2)
N° de broche
|
Description
|
Branché à
|
1
|
masse
|
CHÂSSIS
|
2
|
Sortie de commande de la bobine d’allumage n° 2
|
Connecteur ECM A (20) [21]
|
3
|
-
|
|
4
|
Alimentation de la batterie (B+)
|
RELAIS PRINCIPAL
|
À BOBINE d′allumage (cylindre n°3)
N° de broche
|
Description
|
Branché à
|
1
|
masse
|
CHÂSSIS
|
2
|
Sortie de commande de la bobine d’allumage n° 3
|
Connecteur ECM A (21) [20]
|
3
|
-
|
|
4
|
Alimentation de la batterie (B+)
|
RELAIS PRINCIPAL
|
À BOBINE d′allumage (cylindre n° 4)
N° de broche
|
Description
|
Branché à
|
1
|
masse
|
CHÂSSIS
|
2
|
Sortie de commande de la bobine d’allumage n° 4
|
Connecteur ECM A (41) [42]
|
3
|
-
|
|
4
|
Alimentation de la batterie (B+)
|
RELAIS PRINCIPAL
|
| • |
( ) : Sans anti-démarrage et clé Smart
|
| • |
[ ] : Avec anti-démarrage et clé Smart
|
|
Description
Une bobine d'allumage est une bobine d'induction dans un système d'allumage
du moteur qui transforme la faible tension de la batterie en haute tension néce ...
DÉPOSE
1.
Tournez le commutateur d'allumage sur OFF et déconnectez la borne négative
de la batterie (-).
2.
Enlevez le carte ...
