Kia Sportage Revue Technique Automobile: Frein de stationnement électrique (EPB): Diagrammes schématiques

Kia Sportage Revue Technique Automobile / Système de freinage / Système de frein de stationnement / Frein de stationnement électrique (EPB): Diagrammes schématiques

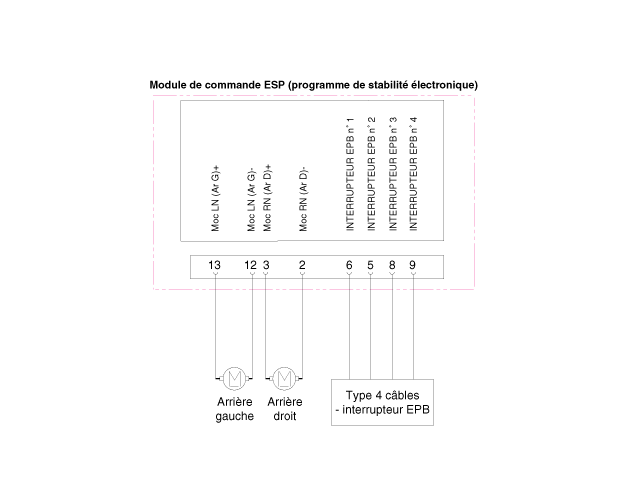

Diagrammes Schématiques

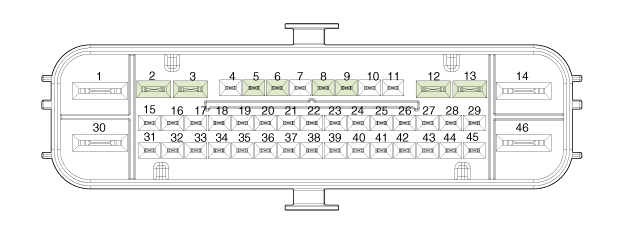

FONCTION DE LA BORNE

N° de broche	Fonction	N° de broche	Fonction
2	Masse du moteur RR	8	Signal EPB 3
3	Puissance du moteur RR	9	Signal EPB 4
5	Signal EPB 1	12	Masse du moteur RL
6	Signal EPB 2	13	Puissance du moteur RL

Frein de stationnement électrique (EPB): Composants et emplacement des composants

COMPOSANTS 1. Module de commande ESP (programme de stabilité électronique) 2. Commutateur EPB 3. Actionneur du frein de stationnement électronique ( ...

Frein de stationnement électrique (EPB): Procédures de réparation

RÉGLAGE Libération EPB 1. Tournez le commutateur d'allumage sur OFF et déconnectez la borne négative de la batterie (-). 2. ...
