Kia Sportage Revue Technique Automobile: Ensemble de transfert de roue avant: Procédures de réparation

Kia Sportage Revue Technique Automobile / Système à 4 roues motrices (4 WD) / Ensemble transfert / Ensemble de transfert de roue avant: Procédures de réparation

DÉPOSE
1.
Déposez le faux cadre.
(Reportez-vous au système de suspension - "Châssis inférieur")
2.
Séparez l'arbre d'entraînement.
(Reportez-vous à Essieu et Arbre de transmission - "Arbre de transmission avant")
3.
Retirez les boulons de l'arbre de transmission (A) du transfert.
Couple de serrage:
49,0 ~ 68,6 N.m (5,0 ~ 7,0 kgf.m, 36,2 ~ 50,6 lb-ft)

4.
Desserrez les boulons de fixation supérieur et inférieur de transmission. (côté transfert → transmission)

5.
Desserrez le boulon de fixation inférieur de transfert. (côté transmission → transfert)

6.
Déposez l'ensemble de transfert.
INSTALLATION
1.
Pour la pose, suivez la procédure inverse de la dépose.

Veillez à ne pas endommager le joint torique (A). Si le joint torique est endommagé, remplacez-le par un nouveau.
Enduisez et recouvrez les cannelures (B) de graisse haute pression de type molybdène.
GRAISSE SPL-1 ou équivalent

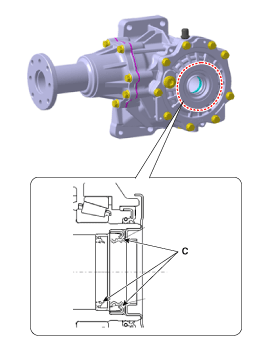

Appliquez de la graisse autour du joint d'huile (C).

Installez l'arbre de transmission près du repère de voilage (Ensemble du transfert 1 pc, Arbre de transmission 1 pc).
