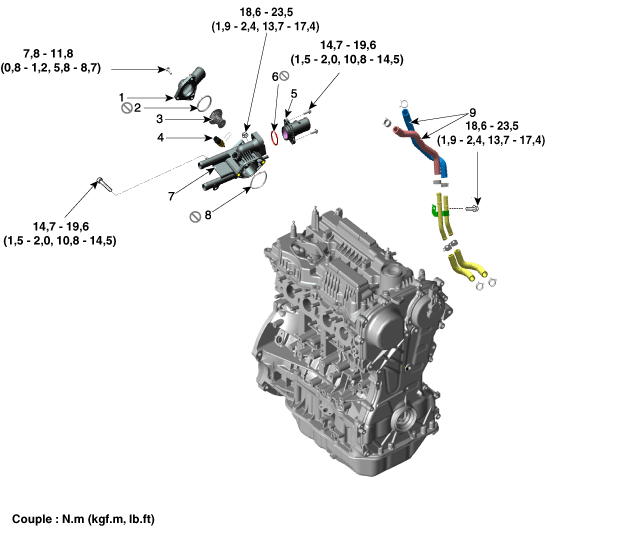

| COMPOSANTS |

|
1. Raccord d’arrivée d’eau 2. Joint torique du raccord d'admission d'eau 3. Thermostat 4. Capteur de température du liquide de refroidissement du moteur 5. Réglage de sortie d’eau |
6. Joint torique de réglage de la sortie d'eau 7. Commande de température d'eau 8. Joint torique de la commande de température d'eau 9. Tuyau & flexible du refroidisseur d'huile |
Réservoir de réserve: Procédures de réparation
Ensemble de commande de température d'eau: Procédures de réparationInterrupteur des feux de stop: Diagrammes schématiques
DIAGRAMME SCHÉMATIQUE
Système Diagramme du circuit
FONCTION DE LA BORNE
Borne
Description
1
ALL1
2
À module de commande du moteur (ECM)
3
...
Manocontacteur d'huile: Procédures de réparation
DÉPOSE
1.
Débranchez la borne négative de la batterie.
2.
Déposez le support du collecteur d'admission (A).
Couple de serrage:
18,6 - 23,5 N·m (1,9 - 2,4 kgf·m, 13,7 - 17,4 lb·ft)
...
