Kia Sportage Revue Technique Automobile: ECU 4RM: Diagrammes schématiques

Kia Sportage Revue Technique Automobile / Système à 4 roues motrices (4 WD) / Système de commande 4 RM / ECU 4RM: Diagrammes schématiques

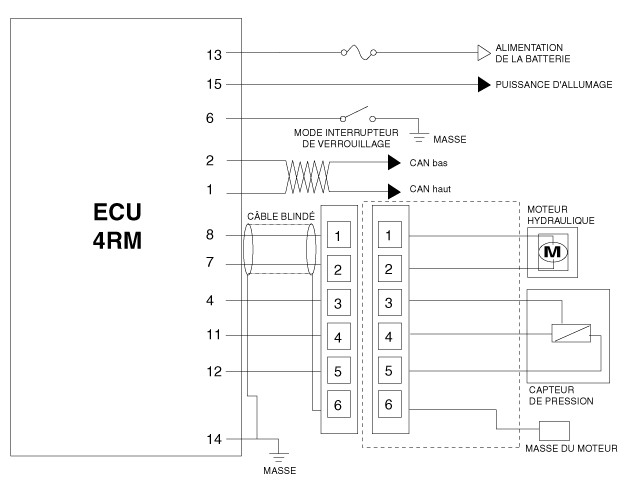

Schéma du circuit

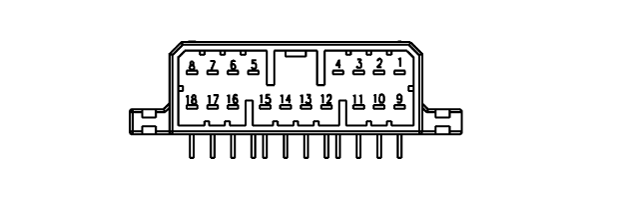

Connecteur ECU 4 RM

Fonction de la borne 4WD ECU

Broche	Fonction
1	Ligne de communication CAN (BAS)
2	Ligne de communication CAN (HAUT)
3	-
4	Signal du capteur de pression (+)
5	-
6	Interrupteur de verrouillage des 4 RM
7	Moteur hydraulique huile (+)
8	Moteur hydraulique huile (+)
9	-
10	-
11	Puissance du capteur de pression
12	Signal du capteur de pression (+)
13	ALIMENTATION BATTERIE
14	masse
15	Puissance ON/DÉMARRAGE
16	-
17	-
18	-

Schéma du circuit ECU 4 RM
