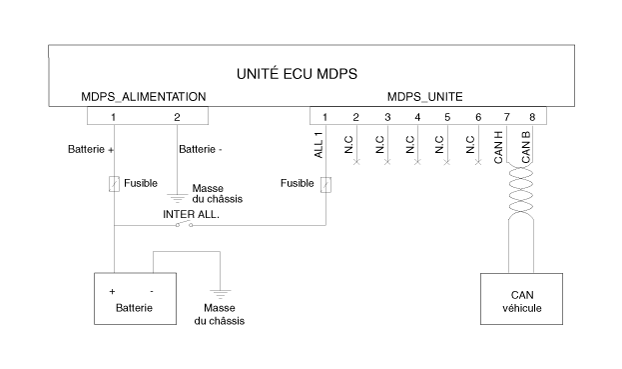

| Diagrammes Schématiques |

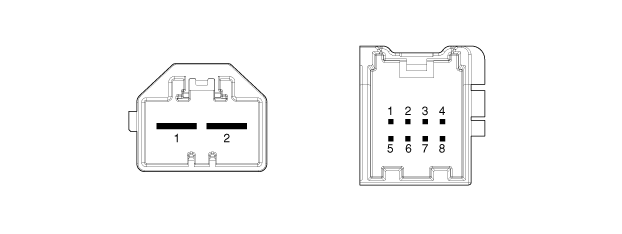

Connecteur de faisceau de câblage
|
Élément |
Broche |
Nom de broche |
|
MDPS_POWER |
1 |
BATTERIE + |
|
2 |
BATTERIE + |
|
|
Unité MDPS |
1 |
Allumage |
|
7 |
CAN Haut |
|
|
8 |
CAN Bas |
Composants et emplacement des composants
COMPOSANTS
1. Colonne de direction
2. ECU
3. Moteur
...
Procédures de réparation
CONTRÔLE GÉNÉRALE
Avant et après l'entretien du système EPS, effectuez la procédure de dépistage
des pannes et d'essai comme suit. Comparez l'état du système av ...
