Kia Sportage Revue Technique Automobile: Diagrammes schématiques

Kia Sportage Revue Technique Automobile / Système électrique du moteur / Système de charge / Diagrammes schématiques

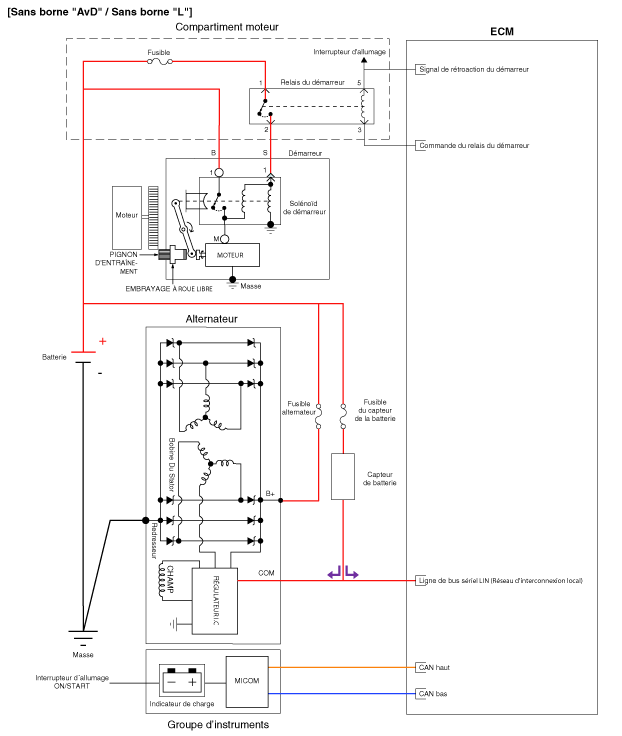

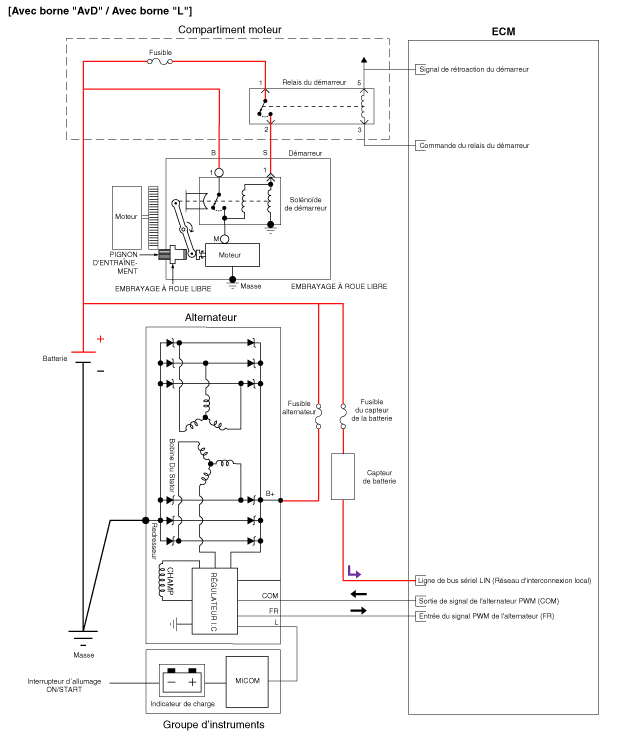

Schéma du circuit
