Kia Sportage Revue Technique Automobile: Description et fonctionnement

Le système de boîte de vitesses automatique se base sur différentes mesures pour déterminer l'état de commande actuel et pour déterminer les valeurs de compensation nécessaires. Ces valeurs sont utilisées pour contrôler les actionneurs et pour obtenir la sortie de commande souhaitée.

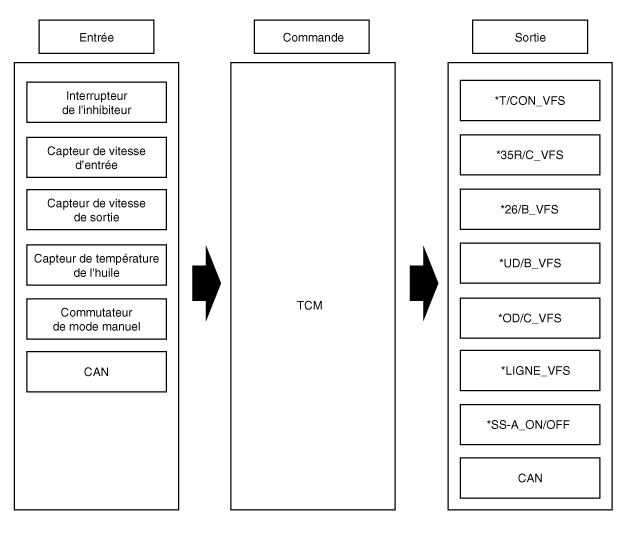

Fonctionnement

*T/CON_VFS : Électrovanne de commande du convertisseur de couple

*35R/C_VFS : Électrovanne de commande d'embrayage 35R

*26/B_VFS : Électrovanne de commande de frein 26

*UD/B_VFS : Électrovanne de commande de frein de vitesse lente

*OD/C_VFS : Électrovanne de commande d'embrayage de surmultiplication

*LINE_VFS : Électrovanne de commande de pression de conduite

*SS-A_ON/OFF : Électrovanne de commande de vitesse A

Système de contrôle transmission automatique

...

Procédures de réparation

RÉGLAGE Apprentissage des valeurs adaptatives TCM • Apprentissage des valeurs adaptatives de TCM : Lorsque le choc de passage de vitesses se produit ou qu ...
