Description

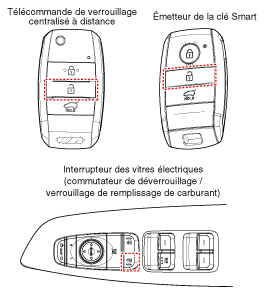

Interrupteur de verrouillage/déverrouillage de porte de remplissage de carburant

Il n'y a pas d'interrupteur de verrouillage/déverrouillage séparé pour la porte de remplissage de carburant.

Le fonctionnement se fait avec le verrouillage/déverrouillage de toutes les portes avec l'interrupteur de verrouillage de porte et le transmetteur de système d'entrée sans clé/transmetteur de clé Smart.

Schéma de configuration du système

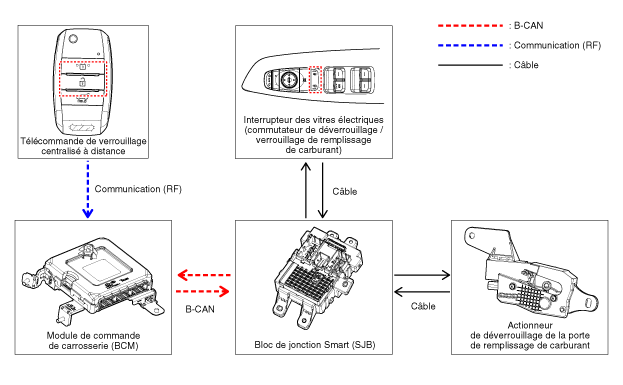

[Type de transmetteur d'entrée sans clé]

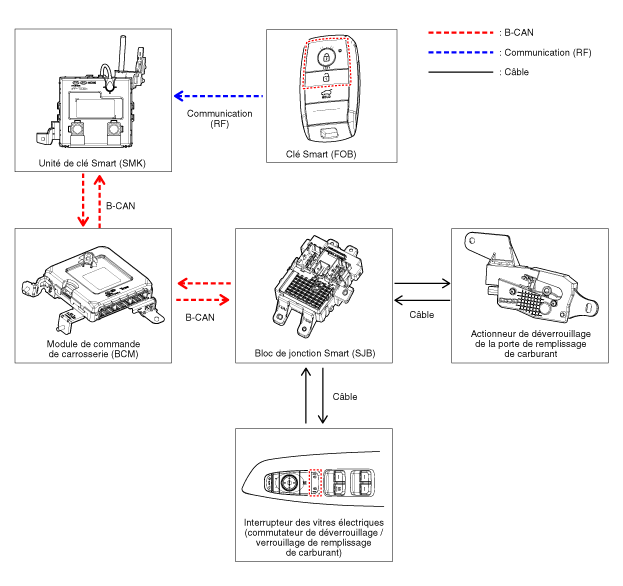

[Type de transmetteur de clé Smart]

Procédure d'ouverture de la porte de remplissage de carburant

1.	L'actionneur de porte de remplissage de carburant est libéré lorsque le bouton de déverrouillage est actionné par le commutateur de déverrouillage de porte électrique.

2.	Après le déverrouillage de la porte de remplissage de carburant, appuyez sur la surface, dans le sens horaire à 3 heures, de la porte de remplissage de carburant pour ouvrir la porte.

Déverrouillage automatique de la porte de remplissage de carburant par USM

•	Élément USM < Réglage utilisateur < Porte/hayon < Déverrouillage automatique (peut différer en fonction des spécifications du véhicule)

–	OFF : libère le réglage de déverrouillage de porte automatique

–	Pendant la mise hors tension/sans clé : la porte est automatiquement déverrouillée en retirant la clé de contact ou en coupant l'alimentation.

–	Déverrouillage du siège du conducteur : toutes les portes sont automatiquement déverrouillées lorsque la porte côté conducteur est déverrouillée.

–	Lors du déplacement : les portes sont déverrouillées lorsque le levier de vitesses est placé sur "P" (Stationnement)".
