Kia Sportage Revue Technique Automobile: Demarreur: Composants et emplacement des composants

Kia Sportage Revue Technique Automobile / Système électrique du moteur / Système de démarrage / Demarreur: Composants et emplacement des composants

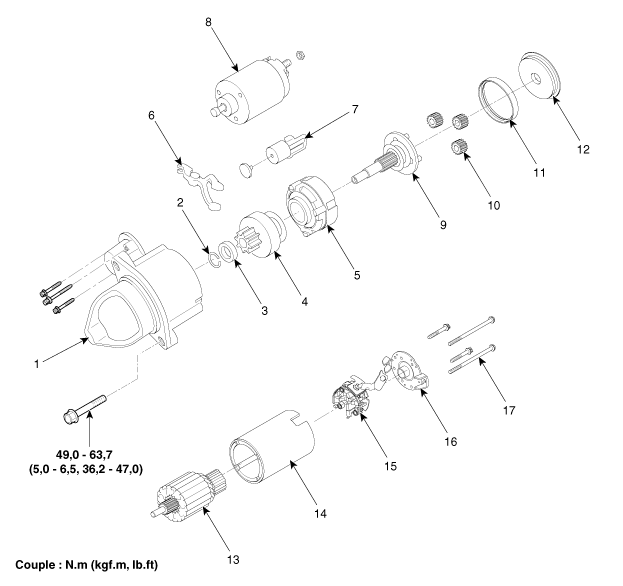

COMPOSANTS

1. Support avant
2. Bague d'arrêt
3. Butée
4. Ensemble de l'embrayage à roue libre
5. Ensemble de l'engrenage intérieur
6. Levier

7. Garniture du levier
8. Ensemble de l'interrupteur magnétique
9. Ensemble de l'axe du planétaire
10. Ensemble de l'engrenage planétaire
11. Garniture
12. Protection

13. Ensemble de l'armature
14. Ensemble de la fourchette
15. Ensemble du porte-balais
16. Support arrière
17. Boulon passant

Demarreur: Spécifications

Spécification DEMARREUR Élément Spécification Tension nominale 12 V, 1,2 kW Nombre de dents du pignon ...

Demarreur: Description et fonctionnement

Description Le système de démarrage comprend la batterie, le démarreur, l'interrupteur de solénoïde, le contacteur d'allumage, l'interrupteur d'inhibiteur (TA), ...
