emplacement des composants |

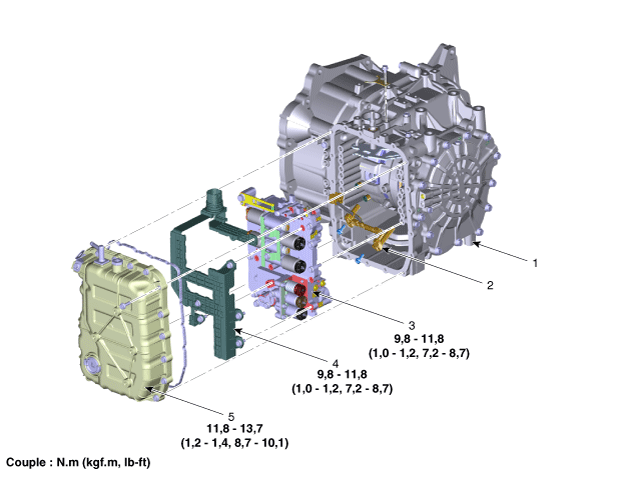

1. Boîte de vitesses automatique 2. Capteur de vitesse d’entrée/de sortie 3. Corps de soupape |
4. Module du connecteur de l'électrovanne 5. Couvercle du corps de la soupape |
COMPOSANTS |

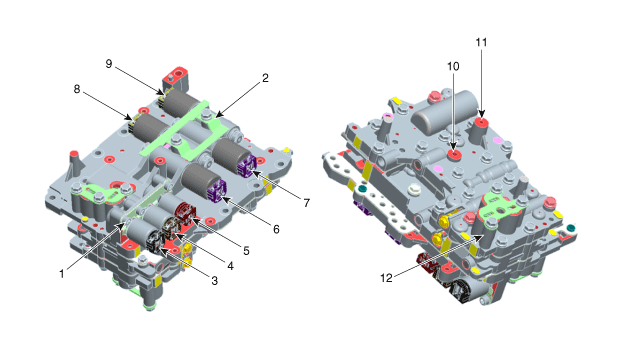

1. Equerre de fixation de l'électrovanne 2. Equerre de fixation de l'électrovanne 3. Électrovanne de commande de pression de conduite 4. Électrovanne de commande du convertisseur de couple(T/CON) 5. Électrovanne ON/OFF 6. Électrovanne de commande d'embrayage de surmultiplication (OD/C) |
7. Électrovanne de commande de frein de vitesse lente (UD/B) 8. Électrovanne de commande d'embrayage 35R (35R/C) 9. Électrovanne de commande de frein 26 (26B) 10. Orifice de débit de pression LR/B 11. Orifice de débit de pression UD/B 12. Accumulateur |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Interrupteur de verrouillage/déverrouillage de porte de remplissage de carburant:
Composants et emplacement des composants
EMPLACEMENT DES COMPOSANTS
Interrupteur lève-vitre conducteur
INFORMATIONS SUR LE CONNECTEUR DE LA BROCHE
[Connecteur A]
[Commutateur de lève-vitre électrique conducteur (Sécurité)]
N°
Description
N°
...
Électrovanne de commande de frein 26 (26/B_VFS): Composants et emplacement des
composants
EMPLACEMENT DES COMPOSANTS
1. Électrovanne de commande de frein 26 (26/B)
2. Électrovanne de commande d'embrayage 35R (35R/C)
3. Électrovanne de commande de frein de vitesse lente (UD/B)
4. Électrovanne de commande d'embrayage de surmultiplica ...
