Kia Sportage Revue Technique Automobile: Console au plancher: Composants et emplacement des composants

Kia Sportage Revue Technique Automobile / Carrosserie (Intérieur et extérieur) / Garde-boue / Console au plancher: Composants et emplacement des composants

COMPOSANTS

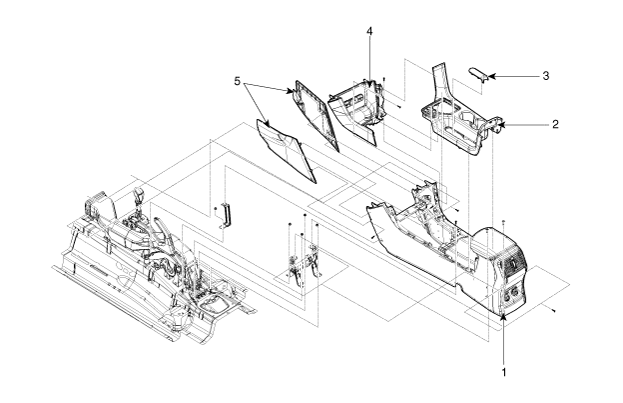

[M/T]

1. Console complète
2. Plateau complet supérieur de la console
3. Couvercle du frein de stationnement

4. Plateau avant de console
5. Couvercle latéral de console

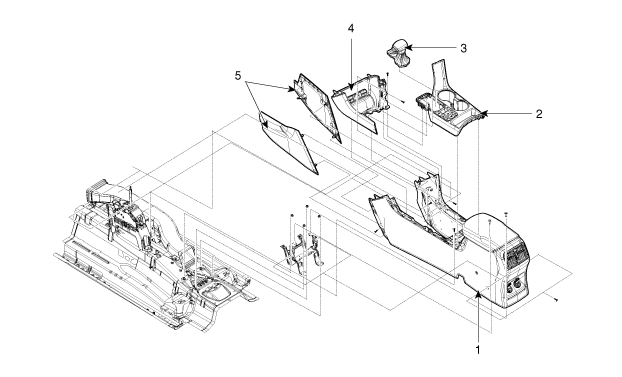

[A/T]

1. Console complète
2. Plateau complet supérieur de la console
3. Pommeau et soufflets

4. Plateau avant de console
5. Couvercle latéral de console
