Kia Sportage Revue Technique Automobile: Composants et emplacement des composants
Kia Sportage Revue Technique Automobile / Retenue / Composants et emplacement des composants

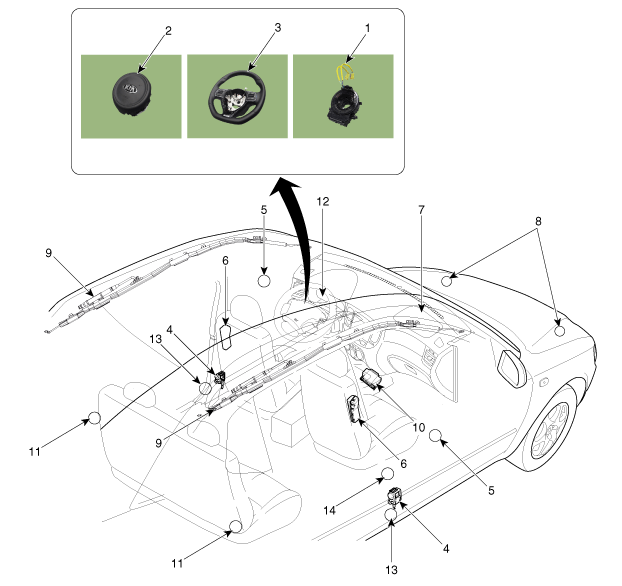

| emplacement des composants |
|
1. Ressort spiral 2. Airbag du conducteur (DAB) 3. Volant de direction 4. Prétendeur de ceinture de sécurité (BPT) 5. Capteur d’impact latéral (F- SIS) 6. Airbag latéral (SAB) 7. Airbag du passager (PAB) |
8. Capteur d’impact frontal (FIS) 9. Airbag rideau (CAB) 10. Module de commande du système de retenue supplémentaire (SRSCM) 11. Capteur d'impact latéral de gravité arrière (R-SIS) 12. Témoin d’avertissement d’airbag 13. Capteur d'impact latéral de gravité avant (G-SIS) 14. Dispositif de fixation d'urgence (EFD) |
Procédures de réparation
REMPLACEMENT DU COMPOSANT
APRÈS DÉPLOIEMENT
Avant de réparer SRS, vérifiez les DTC en utilisant KDS/GDS. ...
SRSCM
...
