Kia Sportage Revue Technique Automobile: Composants et emplacement des composants

Kia Sportage Revue Technique Automobile / Système de suspension / Système de suspension avant / Composants et emplacement des composants

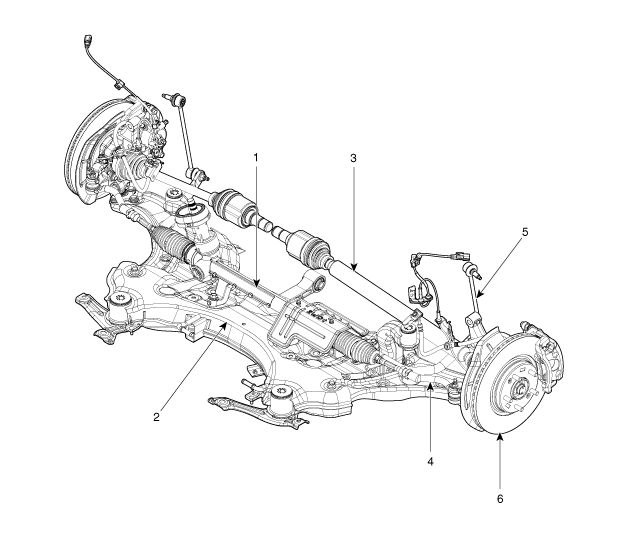

emplacement des composants

1. Boîte d'engrenages
2. Faux-châssis
3. Arbre de transmission

4. Rotule de la bielle de connexion
5. Barre stabilisatrice
6. Essieu avant

Système de suspension avant

...
