Kia Sportage Revue Technique Automobile: Composants et emplacement des composants

Kia Sportage Revue Technique Automobile / Système de commande du moteur/carburant / Système de commande du moteur / Composants et emplacement des composants

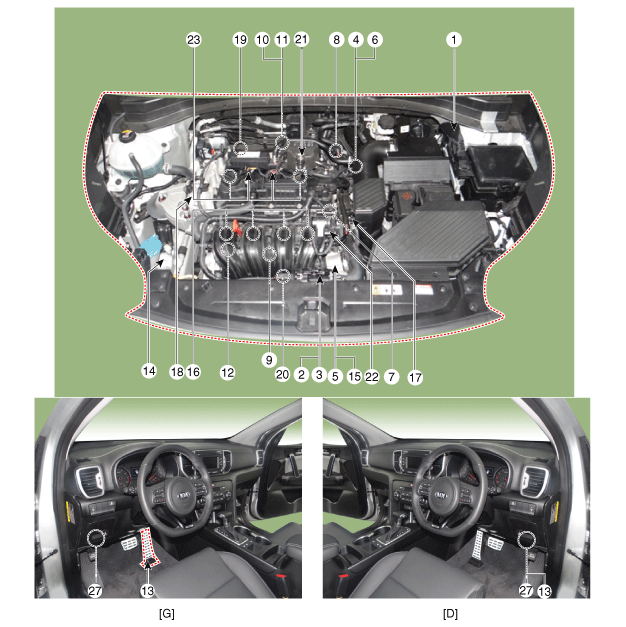

emplacement des composants

1. Module de commande du moteur (ECM)
2. Capteur de pression absolue du collecteur (MAPS)
3. Sonde de température d’air d’admission (IATS)
4. Sonde de température du liquide de refroidissement du moteur (ECTS)
5. Capteur de position du papillon (TPS) [dans module ETC]
6. Capteur de position du vilebrequin (CKPS)
7. Capteur de position de l’arbre à cames (CMPS) [Rangée 1/Admission]
8. Capteur de position de l’arbre à cames (CMPS) [Rangée 1/Échappement]
9. Capteur de détonation (KS)
10. Sonde d’oxygène chauffée (HO2S) [Rangée 1 / Capteur 1]
11. Sonde d’oxygène chauffée (HO2S) [Rangée 1 / Capteur 2]
12. Capteur de pression du rail (RPS)
13. Capteur de position d'accélérateur (APS)
14. Transducteur de pression du climatiseur (APT)

15. Moteur ETC [intégré dans le module ETC]
16. Injecteur
17. Electrovanne de commande de purge (PCSV)
18. Moteur E-CVVT [Banc 1 / Admission]
19. Soupape de réglage du débit d’huile (OCV) de système CVVT [Rangée 1/Échappement]
20. Électrovanne d’admission variable (VIS)
21. Soupape de commande de pression de carburant (FPCV)
22. Actionneur de mouvement de charge variable (VCMA)
23. Bobine d'allumage
24. Relais principal
25. Relais de la pompe à carburant
26. Relais E-CVVT
27. Connecteur de liaison de données (DLC) [16 fiches]
28. Connecteur de contrôle multifonction (20 broches)

1. Module de commande du moteur (ECM)	2. Capteur de pression absolue du collecteur (MAPS) 3. Sonde de température d’air d’admission (IATS)

4. Sonde de température du liquide de refroidissement du moteur (ECTS)	5. Capteur de position du papillon (TPS) [dans module ETC] 15. Moteur ETC [intégré dans le module ETC]

6. Capteur de position du vilebrequin (CKPS)	7. Capteur de position de l’arbre à cames (CMPS) [Rangée 1/Admission]

8. Capteur de position de l’arbre à cames (CMPS) [Rangée 1/Échappement]	9. Capteur de détonation (KS)

10. Sonde d’oxygène chauffée (HO2S) [rangée 1 / capteur 1] 11. Sonde d’oxygène chauffée (HO2S) [rangée 1 / capteur 2]	12. Capteur de pression du rail (RPS) 18. Injecteur

13. Capteur de position d'accélérateur (APS)	14. Transducteur de pression du climatiseur (APT)

19. Électrovalve de commande de purge (PCSV)	20. Moteur E-CVVT [Rangée 1 / Admission]

21. Soupape de réglage du débit d’huile (OCV) de système CVVT [Rangée 1/Échappement]	22. Electrovanne d'admission variable (VIS)

21. Soupape de commande de pression de carburant (FPCV)	22. Actionneur de mouvement de charge variable (VCMA)

23. Bobine d'allumage	24. Relais principal (Boîtier EMS) 25. Relais de la pompe à carburant (Boîtier EMS)

26. Relais E-CVVT (boîtier EMS)	27. Connecteur de liaison de données (DLC) [16 fiches]

28. Connecteur de contrôle multifonction (20 broches)
