| emplacement des composants |


|

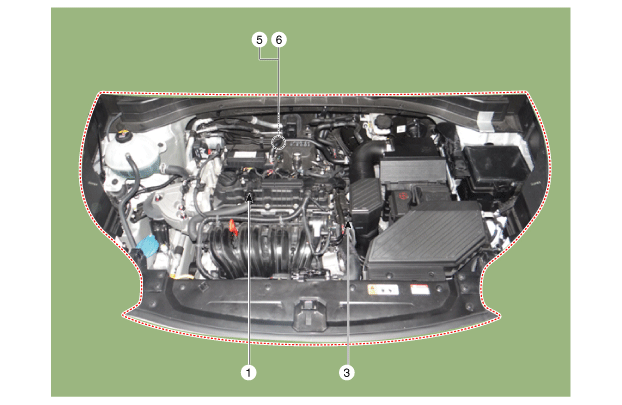

1. Soupape PCV 2. Canister 3. électrovanne de commande de purge (PCSV) 4. Filtre à air du réservoir de carburant 5. Convertisseur catalytique (WCC) |
6. Convertisseur catalytique (UCC) 7. Tube de mise à niveau 8. Vapor tube (Canister → Intake manifold) 9. Flexible de vapeurs (Canister ↔ Réservoir de carburant) 10. Flexible de ventilation (Canister ↔ Réservoir de carburant) |
|
1. Soupape PCV |
2. Canister |
|
|
|
|
3. Électrovanne de commande de purge (PCSV) |
4. Filtre à air du réservoir de carburant |
|
|
|
|
5. Convertisseur catalytique (WCC) |
6. Convertisseur catalytique (UCC) |
|
|
|
|
7. Flexible de mise à niveau 8. Flexible de vapeur ( Canister ↔ Collecteur d'admission) 9. Flexible de vapeurs (Canister ↔ Réservoir de carburant) 10. Flexible de ventilation (Canister ↔ Réservoir de carburant) |
|
|
|
|
