Kia Sportage Revue Technique Automobile: Composants et emplacement des composants

Kia Sportage Revue Technique Automobile / Système électrique du moteur / Système de charge / Composants et emplacement des composants

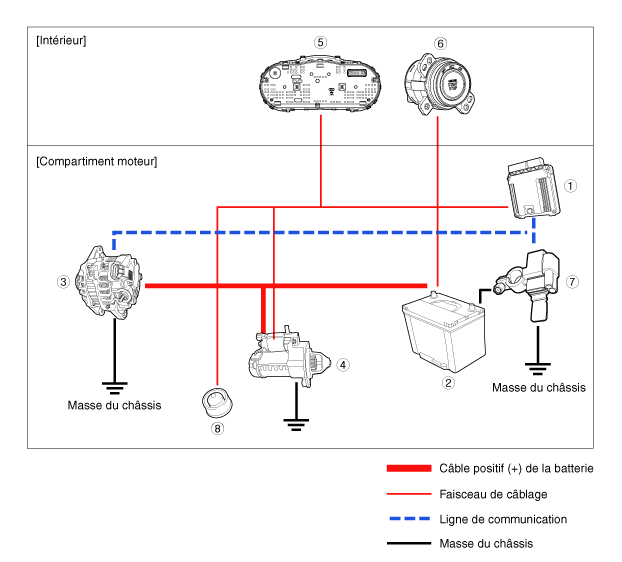

COMPOSANTS

● ECM

- Batterie

③ Alternateur

④ Démarreur

● Groupe d’instruments

⑥ Commutateur d'allumage ou bouton départ/arrêt

⑦ Capteur de batterie

* Interrupteur du capot

Description et fonctionnement

Description Le système de charge est constitué d'une batterie, d'un alternateur comprenant un régulateur intégré, ainsi que d'un câble et d'un voyant d'ind ...
